⮫ Dettagli generali sui contatori veloci.
⮫ Dettagli sulla configurazione dei canali I/O di bordo.
A seconda della configurazione dei canali di ingresso digitali integrati, sono disponibili diverse funzionalità. Queste funzionalità devono essere utilizzate insieme al blocco funzionale corrispondente nel programma utente.
|
Funzionalità da realizzare |
Tipo di modulo del processore |
Canali di ingresso digitali |

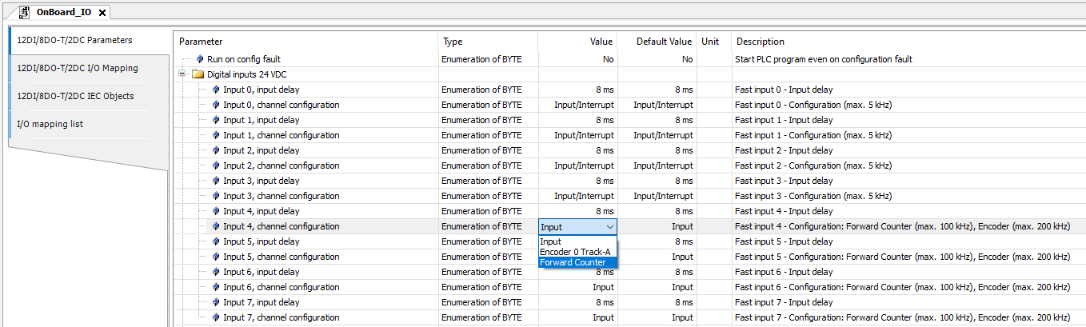

Configurazione del canale da selezionare in Automation Builder |
Blocco funzione dedicato da utilizzare nel programma utente |
Commenti |
|---|---|---|---|---|---|
|
Contatore in avanti |
PM5012-x-ETH |
I0 ... I3 |
Non rilevante ai fini della funzionalità. |
Contaore OBIOForward |
È possibile utilizzare fino a 2 contatori di avanzamento con una frequenza massima di 5 kHz. Altri input possono essere utilizzati per altri scopi. |
|
I4 ... I5 |
Contatore in avanti |
||||
|
PM5032-x-ETH, PM5052-x-ETH, PM5072-T-2ETH(W) PM5082-T-2ETH |
I0 ... I3 |
Non rilevante ai fini della funzionalità. |
Contaore OBIOForward |
È possibile utilizzare fino a 4 contatori in avanti con una frequenza massima di 100 kHz. Altri input possono essere utilizzati per altri scopi. |
|
|
I4...I7 |
Contatore in avanti |
||||
|
I8 ... I11 |
Non rilevante ai fini della funzionalità. |
