AC500 l'IED può fungere da server MMS IEC 61850 (esempio A) e/o da Publisher e Subscriber GOOSE (esempio B). La maggior parte delle fasi di progettazione sono comuni e vengono spiegate in questo capitolo. I progetti di esempio A e B si trovano nella cartella degli esempi di Automation Builder.
I progetti di esempio per le librerie si trovano nella cartella degli esempi: «Aiuto Esempi di progetto» nel menu Automation Builder.
Prerequisito: Installare il relativo pacchetto di librerie con Automation Builder Installation Manager - [Modificare].
Esempio A

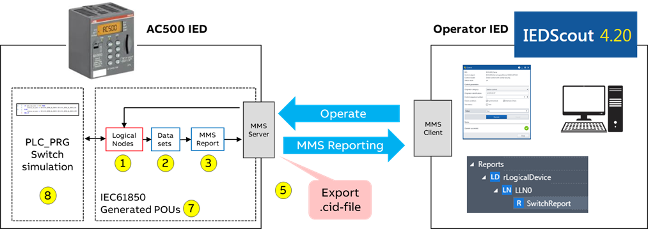

Comunicazione tramite server MMS:
Un interruttore simulato in AC500 che può essere azionato da un operatore IED e che invia il suo stato tramite un rapporto MMS.
Esempio B

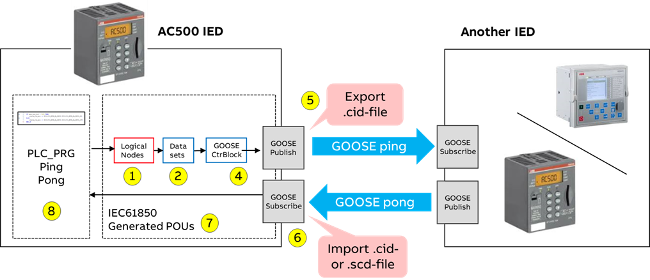

Comunicazione tramite GOOSE:
AC500 pubblica un blocco di controllo GOOSE (ad esempio «ping») a un altro IED (ad esempio REF615 o un secondo AC500), che a sua volta invia un blocco di controllo GOOSE (ad esempio «pong»), sottoscritto dall'IED AC500.
Per l'ingegnerizzazione delle funzionalità di cui sopra, il sito Automation Builder funge da strumento per la configurazione degli IED in conformità alla norma IEC 61850-6. È necessario eseguire le seguenti fasi di progettazione (cerchi gialli nelle figure precedenti):
-
Configurare il server IEC 61850 con nodi logici, collegati a variabili globali nell'applicazione IEC 61131.
-
Raggruppare gli oggetti dati e gli attributi dei nodi logici in set di dati.
-
Pubblicare i set di dati come report MMS.
-
Pubblicare i set di dati come GOOSE Publisher.
-
Esportare il server come file *.cid. In modo che altri IED possano accedere ai nodi logici e ai set di dati e sottoscrivere i rapporti MMS o i blocchi di controllo GOOSE.
-
Configurare GOOSE Subscriber per sottoscrivere blocchi di controllo GOOSE da altri IED dopo aver importato file *.cid o *.scd. I blocchi di controllo sono collegati all'applicazione «PLC_PRG (PRG)».
-
Generare il codice per le POU IEC 61850.
-
Generare l'applicazione «PLC_PRG (PRG)» che include la funzionalità dei nodi logici.
