In questa scheda dell'editor IEC 61850 è possibile creare e parametrizzare rapporti con e senza buffer. Un report trasporta i dati ad esso assegnati al client collegato in caso di trigger. Ad ogni rapporto deve essere assegnato un set di dati.
Nella parte sinistra sono elencati i blocchi di controllo dei rapporti (RCB) creati. Sono disponibili i seguenti pulsanti:
-
[Nuovo]: Creare un nuovo blocco di controllo del report.
-
[Cancellare]: Elimina il blocco di controllo del report selezionato.

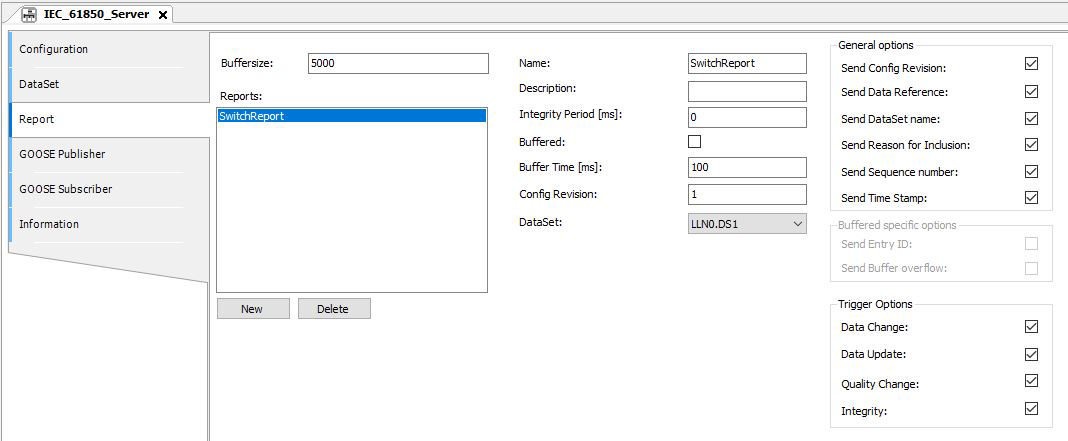

Nella parte centrale si effettuano le impostazioni generali per la configurazione del reporting.
|
Impostazione |
Descrizione |
|---|---|
|
Dimensione del buffer |
Dimensione del buffer dei rapporti bufferizzati (in byte). |
|
Nome |
Nome univoco del blocco di report all'interno del nodo logico. |
|
Descrizione |
Descrizione del blocco di report. |
|
Periodo di integrità [ms] |
Interrogatorio generale furtivo. Dopo questo tempo, il set di dati di riferimento verrà attivato. Tempo (ms) tra due messaggi. I messaggi vengono trasferiti ciclicamente, indipendentemente da altri eventi. |
|
Tamponato |
Abilita/disabilita il buffering dei rapporti. Un report con buffer memorizza i dati, anche se non c'è connessione con il client. Nel caso di un rapporto non bufferizzato, i messaggi andranno persi se non c'è connessione con il client. |
|
Tempo di buffer [ms] |
Il tempo di buffer è la quantità di tempo che il server attende per trasferire un report dopo che si è verificato un determinato evento. Gli eventi che si verificano in questo periodo di tempo vengono raccolti e trasferiti come batch. Se il tempo di buffer è 0, il telegramma viene inviato immediatamente. Ad esempio, se il tempo di buffer è di 10s, il telegramma verrà inviato dopo questo periodo di tempo o quando il valore cambia la seconda volta. |
|
Revisione della configurazione |
La versione viene utilizzata per identificare se un membro è stato eliminato o meno da un set di dati o se l'ordine dei membri è cambiato. Tali modifiche fanno sì che i valori non vengano trasferiti o che si trovino in una posizione diversa all'interno del report. Tale evento viene comunicato al client con un nuovo numero di versione. Poiché tutti gli insiemi di dati sono saldamente definiti, questo identificatore non si applica alla soluzione qui descritta. |
|
Set di dati |
Riferimento del set di dati. |
La parte destra serve per impostare le seguenti opzioni:
-
«Opzioni generali»: Controllo del comportamento di segnalazione. Una casella di controllo attivata significa che l'informazione viene trasferita dal messaggio.
-
«Le opzioni specifiche del buffer»: possono essere attivate se l'opzione «Buffer:» è attivata.
-
«Opzioni di attivazione»: Determinazione degli attributi per selezionare gli eventi che possono attivare un messaggio.
Se la casella di controllo è attivata, le informazioni saranno trasferite dal messaggio.
|
Impostazione |
Descrizione |
|---|---|
|
Inviare la revisione della configurazione |
«Config Revision» informazioni. |
|
Invio di dati di riferimento |
Abilitare/disabilitare il trasferimento delle informazioni di riferimento complete, ad esempio: Dispositivo logico/GGIO1.ST.Mod.ctlNum |
|
Inviare il nome del set di dati |
Abilita/disabilita il trasferimento del nome del set di dati. |
|
Inviare il motivo dell'inclusione |
Abilitare/disabilitare il trasferimento del motivo della trasmissione per ogni attributo. |
|
Numero di sequenza di invio |
Abilita/disabilita il trasferimento di un numero di sequenza unico per ogni messaggio. |
|
Inviare la marca temporale |
Abilita/disabilita il trasferimento del timestamp di trasmissione per ogni messaggio. |
|
Impostazione |
Descrizione |
|---|---|
|
Inviare l'ID di registrazione |
Abilita/disabilita il trasferimento dell'ID della voce. |
|
Invio Overflow del buffer |
Abilita/disabilita il trasferimento del messaggio in caso di overflow del buffer. |
|
Impostazione |
Descrizione |
|---|---|
|
Modifica dei dati |
Abilita/disabilita l'attivazione del rapporto se si è verificato un evento «Data Change». |
|
Aggiornamento dati |
Abilitare/disabilitare l'attivazione del report se si è verificato un evento «Data Update» di un attributo. |
|
Occasione di qualità |
Abilitare/disabilitare l'attivazione del rapporto se si è verificato un evento «Quality Change» di un attributo. |
|
Integrità |
Abilita/disabilita la trasmissione ciclica del rapporto indipendentemente da qualsiasi modifica dei dati (interrogazione generale furtiva). Il periodo di tempo deve essere definito nell'impostazione generale «Integrity Period». |
|
Interrogatorio generale |
Creare un blocco di controllo del report e assegnarlo a un set di dati
-
Attivare il pulsante [New].
-
Selezionare il set di dati desiderato dall'elenco di selezione «DataSet».
