Infine, è necessario configurare l'applicazione (in genere «PLC_PRG (PRG)»), compresa la funzionalità del nodo logico. Il codice generato da IEC 61850 contiene solo le interfacce logiche dei nodi = valori di controllo e monitoraggio.
L'applicazione «PLC_PRG (PRG)» consuma i valori di controllo ricevuti dal server «IEC 61850» (ad esempio, Operate) o dal GOOSE Subscriber e calcola i valori di monitoraggio che vengono poi inviati dal server «IEC 61850» (ad esempio, MMS Report) o dal GOOSE Publisher.

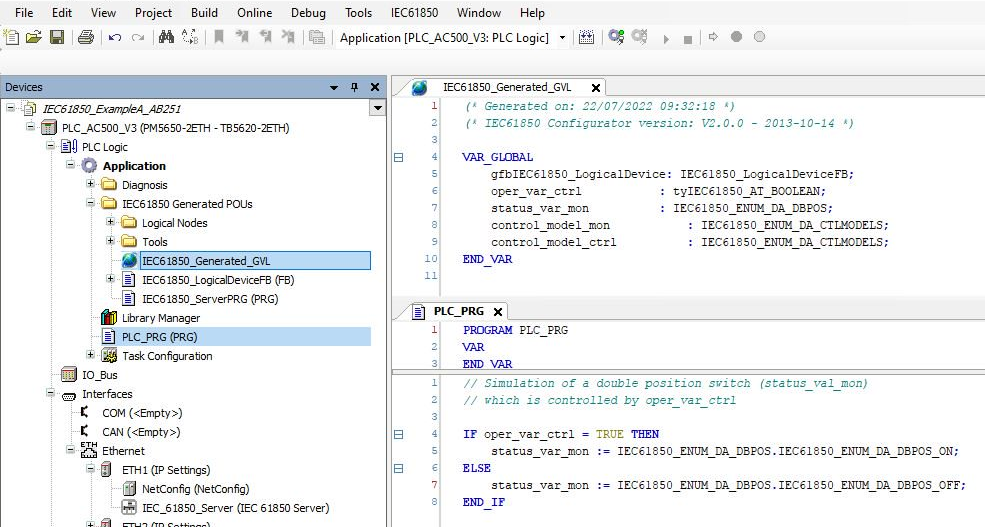

La figura seguente mostra un semplice esempio di simulazione di un interruttore in «PLC_PRG (PRG)», basato sulle variabili globali che sono state mappate in «XSWI.Pos».
⮫ «Configurazione del server IEC 61850 con nodi logici»
L'interruttore simulato viene controllato dalla variabile di controllo «oper_var_ctrl» e lo stato risultante (_ON o _OFF) viene scritto nella variabile di monitoraggio «status_var_mon».
Le applicazioni reali conterranno più logica e connessioni a ingressi o uscite fisiche.
