Simbolo:

Una macro contiene una parte del grafico SFC che non viene visualizzata in dettaglio nella vista principale dell'editor.

L'uso delle macro non influenza il flusso di elaborazione. Le macro vengono utilizzate per nascondere parti specifiche del grafico, ad esempio per aumentare la chiarezza generale.

Per aprire l'editor di macro, fare doppio clic sulla casella della macro o fare clic su «SFC  Zoom sulla macro». È possibile programmare qui come nella vista principale dell'editor SFC. Per chiudere l'editor di macro, fare clic su «SFC  Zoom out of Macro».

Per ulteriori informazioni, vedere: ⮫ «Programmazione in SFC », ⮫ «Creazione di un POU in SFC », ⮫ «Aggiunta di una transizione a gradini », ⮫ «Aggiunta di un'azione di inserimento », ⮫ «Aggiunta di un'azione di uscita », ⮫ «Aggiunta di un'azione », ⮫ «Aggiunta di un ramo alternativo », ⮫ «Aggiunta di un salto », ⮫ «Aggiunta di una macro », ⮫ «Aggiunta di un'associazione »

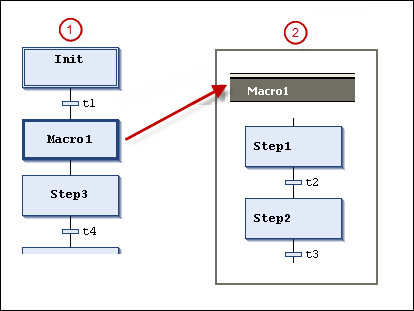

① Vista principale nell'editor SFC

② Vista editor macro per Macro1

A loro volta, le macro possono contenere altre macro. L'intestazione dell'editor di macro mostra sempre il percorso della macro attualmente aperta all'interno del grafico.

Esempio
