Calcolo del consumo totale di corrente

Esempio

Nell'esempio, il PLC è composto dai seguenti dispositivi:

AC500 modulo processore con interfaccia Ethernet.
4 moduli di comunicazione.
7 moduli I/O (digitali e analogici).
Le basi terminali e le unità terminali compatibili.

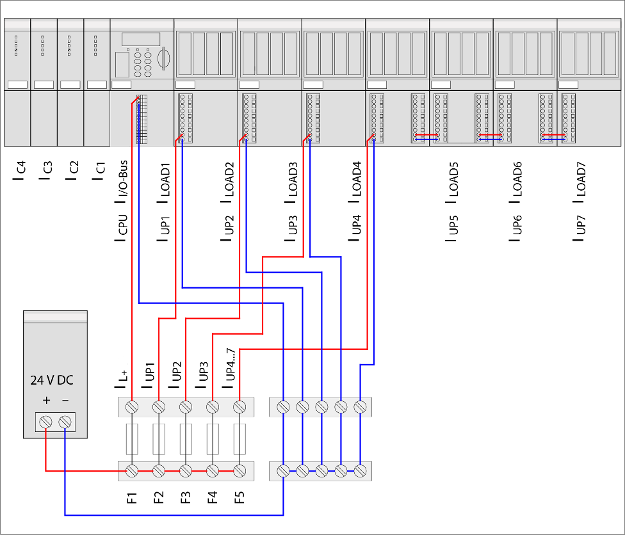

A causa dell'elevato consumo di corrente totale dei moduli I/O digitali (da UP = 24 V CC), l'alimentazione è suddivisa in diversi circuiti elettrici con fusibili separati.

La corrente totale massima consentita sui terminali di alimentazione delle unità terminali I/O è di 8 A.

La corrente totale può essere calcolata come segue:

I_Totale = I_L+ + I_UP

con le ipotesi

I_L+ = I_CPU + I_{Bus I/O} + I_C1 + I_C2 + I_C3 + I_C4 (CPU + moduli di comunicazione + bus I/O)

I_{Bus di I/O} = Numero di moduli di espansione × Assorbimento di corrente attraverso il bus di I/O per modulo

I_UP = I_UP1 + I_LOAD1 + I_UP2 + I_LOAD2 + I_UP3 + I_LOAD3 + I_UP4 + I_LOAD4 + I_UP5 + I_LOAD5 + I_UP6 + I_LOAD6 + I_UP7 + I_LOAD7

Se si ipotizza che tutte le uscite siano accese e funzionino con le correnti di carico massime consentite (nel rispetto delle correnti massime consentite ai morsetti di alimentazione), i valori seguenti sono il risultato dell'esempio sopra riportato:

	I_CPU *)	I_Cx *)	I_{Bus di I/O} *)	I_UPx *)	I_LOADx *)
Parte del modulo CPU/comunicazione
CPU	0.110 A	-	-	-	-
C1	-	0.050 A	-	-	-
C2	-	0.085 A	-	-	-
C3	-	0.050 A	-	-	-
C4	-	0.050 A	-	-	-
Parte del modulo I/O
Analogico1	-	-	0.002 A	0.150 A	-
Analogico2	-	-	0.002 A	0.150 A	0.160 A
Analogico3	-	-	0.002 A	0.100 A	0.080 A
Analogico4	-	-	0.002 A	0.100 A	0.080 A
Digitale1	-	-	0.002 A	0.050 A	8.000 A
Digitale2	-	-	0.002 A	0.050 A	8.000 A
Digitale3	-	-	0.002 A	0.050 A	8.000 A
S colonne	0.110 A	0.235 A	0.014 A	0.650 A	24.320 A
	S I_L+ ≈ 0,4 A			S I_UP ≈ 25 A
	I_Totale ≈ 25,4 A
*) Tutti i valori in questa colonna sono valori esemplari
