Requisiti: È stata compilata un'applicazione con una configurazione del dispositivo contenente mappe di I/O senza errori. L'hardware associato e il sistema bus sono in funzione. Ci si è collegati al controllore tramite il comando «Online Login» e si è caricata e avviata l'applicazione.
-
Aprire la scheda «I/O Mapping» del PLC nell'editor di dispositivi. Per aprire l'editor, fare doppio clic sull'oggetto dispositivo nella struttura del dispositivo.
La tabella di mappatura contiene ora anche le colonne «Current Value» e «New Value».
Se una variabile di struttura è mappata sull'elemento 'root' di un indirizzo, CODESYS non visualizza un valore in questa riga in modalità online. Se, ad esempio, una variabile
DWORDè mappata sull'indirizzo, i rispettivi valori vengono monitorati sia nella riga "radice" che nelle righe del canale di bit rientrate sotto di essa.In linea di principio, il campo della riga "radice" rimane sempre vuoto se il valore è composto da diversi sottoelementi.
"root" = elemento superiore di questo indirizzo nella finestra di dialogo della mappatura
-
Immettere un determinato valore variabile per una voce nella colonna «Nuovo valore» e premere [F7] per forzare o [Ctrl]+[F7] per scrivere il valore.

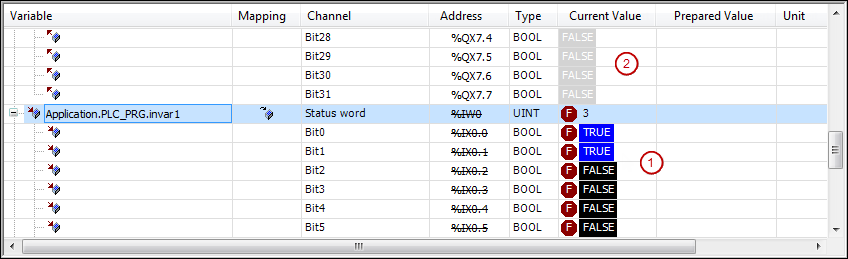

Come nel caso del monitoraggio nell'editor delle dichiarazioni o nelle liste di controllo, il valore forzato della variabile viene visualizzato nella colonna «Valore attuale» con un simbolo F rosso prefissato o il valore scritto.
AVVISO
Gli ingressi e le uscite che il codice PLC NON utilizza non vengono letti dal PLC in modalità online, per cui il valore visualizzato potrebbe essere errato. Il valore corrente delle variabili interessate viene visualizzato con uno sfondo grigio.
