Diagnosi del dispositivodl-permalink__symbolPermalink

Ogni nodo della struttura del dispositivo ha una vista di diagnosi, che visualizza i messaggi di diagnosi solo per questo dispositivo.

Il messaggio è composto da quanto segue:

  • Tipo ⮫ «Anamnesi della diagnosi»

  • Timestamp in data e ora YYYY-MM-DD hh:mm:ss.ms

  • Gravità dell'errore

  • Codice di errore

  • Descrizione della diagnosi

  • Dati aggiuntivi

Per visualizzare il messaggio di diagnosi, procedere come segue:

  1. Fare doppio clic su un dispositivo.

  2. Selezionare la scheda «Diagnosi».

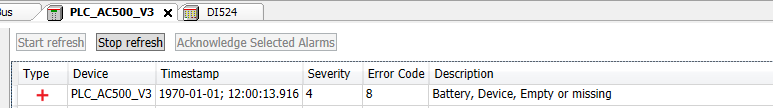

Esempio

Batteria scarica o mancante.

Battery_Missing

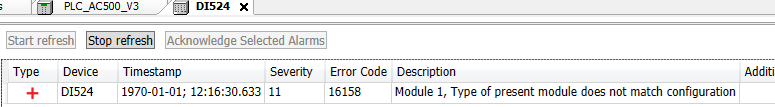

Esempio

Modulo errato configurato sul bus I/O.

Wrong_Module_configured_on_IO_Bus

La diagnosi del dispositivo è disattivata per impostazione predefinita.

Per attivare/disattivare la diagnosi del dispositivo:

  1. Fare doppio clic sul PLC.

  2. Selezionare la scheda «Impostazioni PLC».

  3. In «Impostazioni aggiuntive» attivare/disattivare «Diagnosi per i dispositivi».

    Quando la diganosi del dispositivo è disattivata, nella struttura del dispositivo viene visualizzato il simbolo Device_nok e non vengono visualizzati messaggi di diagnosi.
