La famiglia di prodotti AC500 offre una serie di moduli e componenti collegabili per espandere le capacità del modulo processore con I/O aggiuntivi o altri protocolli di comunicazione. A seconda delle caratteristiche e delle funzioni del modulo processore (CPU), è possibile aggiungere componenti compatibili a un sistema PLC completo AC500.

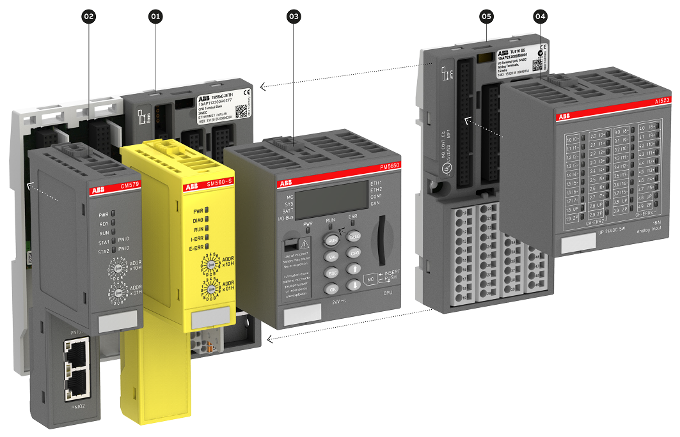

Estensione I/O centralizzata
01
Base terminale per modulo processore e da 0 a 6 moduli di comunicazione, con interfacce seriali e Ethernet
02
Modulo di comunicazione per, ad esempio, PROFIBUS, PROFINET, CAN,EtherCAT e per il supporto di soluzioni di sicurezza.
03
Modulo processore con comunicazione integrata
04
Modulo I/O, possono essere collegati fino a 10 moduli I/O
05
Unità terminale per moduli I/O, anche per estensione decentralizzata
Estensione I/O decentralizzata
1
Unità terminale per moduli di interfaccia di comunicazione
2
Modulo di interfaccia di comunicazione con fino a 24 I/O integrati
3
Bus I/O
4
Unità terminale per moduli I/O, con connessione a vite o a molla
5
Unità terminale per lo scambio a caldo dei moduli I/O per sostituire i moduli I/O mentre il sistema è in funzione
6
Moduli I/O S500 con fino a 32 canali per segnali analogici e/o digitali
7
Moduli I/O compatti S500-eCo con fino a 16 canali per segnali analogici e/o digitali
8
Morsettiere rimovibili
