Inserimento e rimozione di una scheda di memoriadl-permalink__symbolPermalink

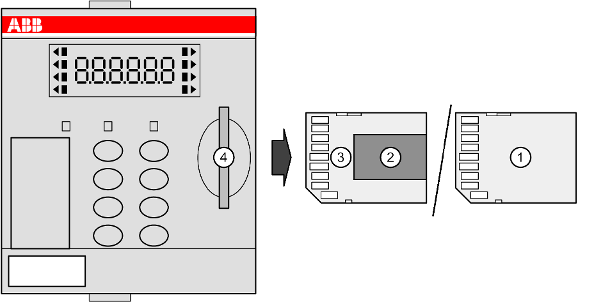

Remove_Memory_Card_V2_and_V3

1

Scheda di memoria MC5141

2

MC5102 scheda di memoria micro

3

Adattatore per schede di memoria micro

4

Slot per scheda di memoria

  1. Inserire la scheda di memoria nell'apposito slot del modulo del processore fino a bloccarla.

  2. AVVISO

    AVVISO
    AVVISO
    AVVISO

    AVVISO

    AVVISO

    Funzionamento disturbato del PLC

    Non rimuovere la scheda di memoria micro quando è in funzione!

    In caso contrario, la scheda di memoria e/o i file in essa contenuti potrebbero essere danneggiati e/o il normale funzionamento del PLC potrebbe essere disturbato.

    • AC500: Rimuovere la scheda di memoria micro solo quando sul display non è visualizzato alcun quadrato nero (square) accanto a MC.

    • AC500-eCo: Rimuovere la scheda di memoria micro solo quando il LED MC non lampeggia.

    Per rimuovere la scheda di memoria, spingere la scheda di memoria finché non si sposta in avanti. In questo modo, la scheda di memoria viene sbloccata e può essere rimossa.
