Inserimento e rimozione di una scheda di memoriadl-permalink__symbolPermalink

AC500-eCo

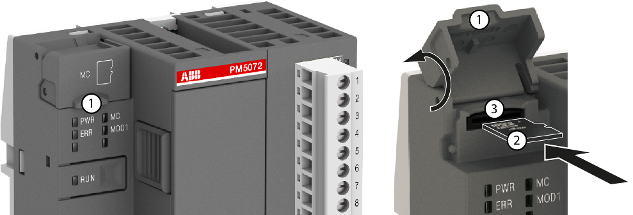

Insert_Micro_Memory_Card_eCo_v3

1

Coperchio dello slot per micro memory card

2

Micro memory card

3

Slot per micro memory card

  1. Aprire il coperchio dello slot della micro memory card ruotandolo verso l'alto.

  2. Inserire attentamente fino in fondo la micro memory card nell'apposito slot. Osservare l'orientamento della scheda.

  3. Chiudere il coperchio dello slot della micro memory card ruotandolo verso il basso.

AC500-eCo

AVVISO

AVVISO
AVVISO
AVVISO

AVVISO

AVVISO

Funzionamento disturbato del PLC

Non rimuovere la scheda di memoria mentre è in funzione!

Farlo potrebbe danneggiare l'adattatore della scheda di memoria e/o i file e/o potrebbe disturbare il normale funzionamento del PLC.

  • Rimuovere la scheda di memoria solo quando non è presente alcun quadrato nero (square) viene visualizzato accanto a MC sul display.

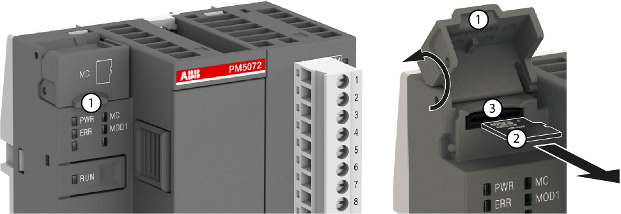

Remove_Micro_Memory_Card_eCo_V3

1

Coperchio dello slot per micro memory card

2

Micro memory card

3

Slot per micro memory card

  1. Aprire il coperchio dello slot della micro memory card ruotandolo verso l'alto.

  2. La micro memory card può essere rimossa dal suo slot afferrandola e tirandola con due dita.

  3. Chiudere il coperchio dello slot della micro memory card ruotandolo verso il basso.
