Simbolo:

Un oggetto di tipo «Trace» viene utilizzato per configurare e visualizzare i dati di traccia specifici dell'applicazione in uno o più grafici. Durante l'esecuzione dell'applicazione, sul controllore vengono registrate le curve dei valori delle variabili di traccia, che possono essere monitorate nell'editor di traccia di CODESYS durante questo periodo. I requisiti sono che la configurazione della traccia sia stata trasferita al controllore e che la registrazione della traccia sia stata avviata. I dati campionati vengono trasmessi al sistema di sviluppo e visualizzati in grafici secondo la configurazione. È possibile navigare tra i dati durante il tracciamento.

Per ulteriori informazioni, vedere: ⮫ «Campionamento dei dati con Trace »

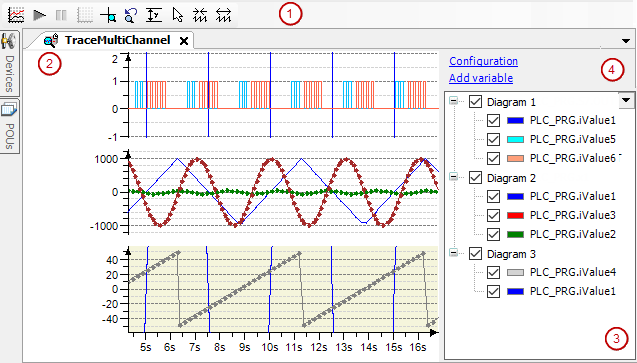

Facendo doppio clic sull'oggetto traccia si apre l'editor di traccia. La barra degli strumenti corrispondente contiene i comandi di tracciamento più importanti. L'elenco delle variabili di tracciamento mostra la variabile di cui viene registrata la curva di valore.
