TB5600, TB5610, TB5620, TB5640, TB5660dl-permalink__symbolPermalink

  • TB5600-2ETH: 1 modulo processore, con interfaccia di rete 2 Ethernet RJ45, 1 CAN e 1 COM1

  • TB5610-2ETH: 1 modulo processore, 1 modulo di comunicazione, con interfaccia di rete 2 Ethernet RJ45, 1 CAN e 1 COM1

  • TB5620-2ETH: 1 modulo processore, 2 moduli di comunicazione, con interfaccia di rete 2 Ethernet RJ45, 1 CAN e 1 COM1

  • TB5640-2ETH: 1 modulo processore, 4 moduli di comunicazione, con interfaccia di rete 2 Ethernet RJ45, 1 CAN e 1 COM1

  • TB5660-2ETH: 1 modulo processore, 6 moduli di comunicazione, con interfaccia di rete 2 Ethernet RJ45, 1 CAN e 1 COM1

  • Disponibile la versione XC per l'utilizzo in condizioni ambientali estreme

Le basi terminali TB56xx-2ETH possono essere utilizzate solo con i moduli processore PM56xx-2ETH.

Tab. 129: Combinazione di TB56xx-2ETH(-XC) e PM56xx(-XC)

Modulo processore

PM5630

PM5650

PM5670

PM5675

TB5600-2ETH

0 slot

0 slot

0 slot

0 slot

TB5610-2ETH

1 slot

1 slot

1 slot

1 slot

TB5620-2ETH

2 slot

2 slot

2 slot

2 slot

TB5640-2ETH

-

4 slot

4 slot

4 slot

TB5660-2ETH

-

-

6 slot 1)

6 slot 1)

Osservazioni:

Gli slot possono essere utilizzati per collegare moduli di comunicazione o moduli AC500-S. Tenere presente che a una base di connessione è possibile collegare un solo modulo AC500-S.

1) PM567x deve avere un indice ≥ C0.

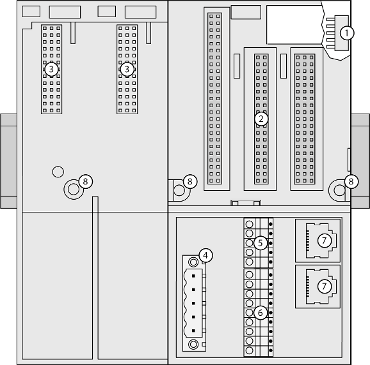

La figura seguente mostra un esempio di TB5620-2ETH.

TB56xx_Connection
1

Bus I/O (10 pin, femmina) per il collegamento delle unità terminali di I/O

2

Uno slot disponibile per il modulo processore

3

Slot per moduli di comunicazione

4

Interfaccia per CAN (morsettiera a 5 pin, rimovibile)

5

Alimentazione (morsettiera a 5 pin, rimovibile)

6

Interfaccia seriale COM1 (morsettiera a 9 pin, rimovibile)

7

Connettore RJ45 femmina per il collegamento a Ethernet

8

Fori per il montaggio a vite

Versione XC

XC = condizioni estreme (eXtreme Conditions)

TB56xx-XC

Condizioni estreme

Condizioni estreme

Le basi di connessione per l'utilizzo in condizioni ambientali estreme non hanno il simbolo Snowflake, 1_4 per la versione XC.

Figura 3 nella N. parte 1SAP3... (etichetta) identifica la versione XC.

  • Breve descrizione
  • Connessioni
  • Dati tecnici
  • Dimensioni
  • Dati per l'ordine
