Batteria al litio al biossido di manganese, 3 V, 560 mAh
-
Non ricaricabile
Scopo
La batteria TA521 è l'unica batteria applicabile ai moduli del processore AC500 ⮫ «PM5630, PM5650, PM5670, PM5675» . Non può essere ricaricato.
I moduli processore sono forniti senza batteria al litio. Deve essere ordinato separatamente. La batteria al litio TA521 viene utilizzata per il buffering dei dati (SRAM) e dell'RTC quando il modulo del processore non è alimentato.
La CPU monitora il grado di scarica della batteria. L'avviso viene emesso prima che le condizioni della batteria diventino critiche (circa 2 settimane prima). Una volta visualizzato il messaggio di avvertimento, la batteria deve essere sostituita il prima possibile.
Istruzioni per la manipolazione
-
Non cortocircuitare o ricaricare la batteria! Può causare un riscaldamento eccessivo e un'esplosione.
-
Non smontare la batteria!
-
Non riscaldare la batteria e non incendiarla! Rischio di esplosione.
-
Conservare la batteria in un luogo asciutto.
-
Sostituire la batteria con la tensione di alimentazione attivata per non rischiare di perdere i dati.
-
Riciclare le batterie esauste rispettando gli standard ambientali.
Durata della batteria
La durata della batteria è il tempo in cui la batteria può memorizzare i dati mentre il modulo del processore non è alimentato. Finché il modulo del processore è alimentato, la batteria si scarica solo a causa della sua corrente di dispersione.
Per evitare un breve scaricamento della batteria, la batteria deve essere sempre inserita o sostituita mentre il modulo di processo è sotto tensione; in questo modo la batteria viene riconosciuta correttamente e non si scarica brevemente.
Inserimento
Per garantire il funzionamento adeguato ed evitare la perdita di dati, l’inserimento o la sostituzione della batteria devono sempre essere effettuati con il sistema sotto tensione. Senza batteria e alimentazione non è possibile effettuare il buffering dei dati.
AVVERTIMENTO
Rischio di incendio o esplosione!
L'uso di una batteria non corretta può causare un incendio o una esplosione.
-

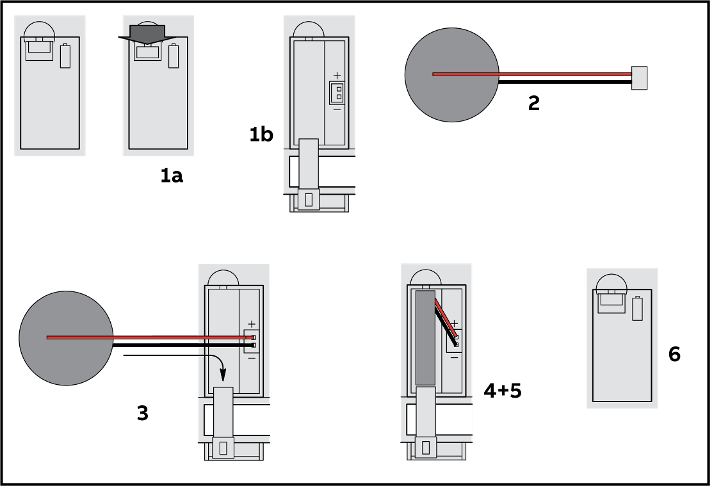

Aprire il vano della batteria premendo verso il basso il piccolo meccanismo di blocco e abbassando lo sportello. Lo sportello è fissato alla parte anteriore del modulo del processore e non può essere rimosso.
-
Estrarre la batteria TA521 dalla sua confezione e reggerla per il cavetto. Rimuovere quindi il piccolo connettore dalla presa, se necessario sollevandolo con un cacciavite.
-
Inserire il connettore della batteria nella piccola porta di collegamento nel vano. Il connettore presenta una codifica per identificare la polarità corretta (rosso = polo positivo = sopra).
-
Inserire prima il cavo e quindi la batteria nel vano batteria, spingere la batteria fino al fondo del vano.
-
Sistemare il cavo in modo che non impedisca la chiusura della porta.
-
Sollevare lo sportello e spingerlo in sede fino a quando il meccanismo di bloccaggio non scatta.
Per evitare perdite di dati o problemi, la batteria deve essere sostituita dopo 3 anni di utilizzo o il prima possibile dopo aver ricevuto l’avviso di "batteria scarica".
Non usare una batteria più vecchia di 3 anni per la sostituzione, non tenere le batterie in magazzino troppo a lungo.
Sostituzione della batteria
Per garantire il funzionamento adeguato ed evitare la perdita di dati, l’inserimento o la sostituzione della batteria devono sempre essere effettuati con il sistema sotto tensione. Senza batteria e alimentazione non è possibile effettuare il buffering dei dati.
-
Aprire il vano della batteria premendo verso il basso il piccolo meccanismo di blocco e abbassando lo sportello. Lo sportello è fissato alla parte anteriore del modulo del processore e non può essere rimosso.
-

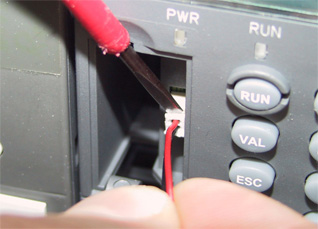

Rimuovere la vecchia batteria TA521 dal vano batteria tirandone il piccolo cavo. Rimuovere quindi il piccolo connettore dalla presa, se necessario sollevandolo con un cacciavite.
-
Per l’inserimento della nuova batteria seguire le istruzioni precedenti.
ATTENZIONE
Rischio di esplosione!
Non aprire, ricaricare o smontare le batterie al litio. Il tentativo di ricaricare le batterie al litio provoca surriscaldamento e possibili esplosioni.
Evitare la vicinanza a fonti di calore e al fuoco e conservarle in un luogo asciutto.
Non cortocircuitare mai le batterie al litio e non utilizzarle a polarità invertite. Le batterie potrebbero surriscaldarsi ed esplodere. Evitare cortocircuiti involontari, non immagazzinare le batterie in contenitori metallici e non posizionarle su superfici metalliche. Le fuoriuscite di litio rappresentano un pericolo per la salute.
Per evitare perdite di dati o problemi, la batteria deve essere sostituita dopo 3 anni di utilizzo o il prima possibile dopo aver ricevuto l’avviso di "batteria scarica".
Non usare una batteria più vecchia di 3 anni per la sostituzione, non tenere le batterie in magazzino troppo a lungo.
Dati tecnici
|
Parametro |
Valore |
||
|---|---|---|---|
|
Tensione nominale |
3 V |
||
|
Capacità nominale |
560 mAh |
||
|
Intervallo di temperatura (indice sotto C0) |
Operativo: 0 °C ... +60 °C Conservazione: -20 °C ... +60 °C Trasporto: -20 °C ... +60 °C |
||
|
Intervallo di temperatura (indice C0 e superiore) |
Funzionamento: -40 °C ... +70 °C Conservazione: -40 °C ... +85 °C Trasporto: -40 °C ... +85 °C |
||
|
Durata della batteria |
Tipo. 3 anni a +25 °C |
||
|
Autoscarica |
2 % all'anno a +25 °C 5 % all'anno a +40 °C 20 % all'anno a +60 °C |
||
|
Protezione contro l'inversione di polarità |
Sì, tramite codifica meccanica della spina. |
||
|
Isolamento |
La batteria è completamente isolata. |
||
|
Connessione |
Rosso = polo positivo = sopra la spina, nero = polo negativo, |
||
|
Peso |
7 g |
||
|
Dimensioni |
Diametro della cella a bottone: 24,5 mm Spessore della cella a bottone: 5 mm |
Dati per l'ordine
|
N. parte |
Descrizione |
Fase del ciclo di vita del prodotto *) |
|---|---|---|
|
1SAP 180 300 R0001 |
TA521, batteria al litio |
Active |
*) I moduli del ciclo di vita Classic sono disponibili a magazzino, ma non sono consigliati per la progettazione e la messa in servizio di nuove installazioni.
