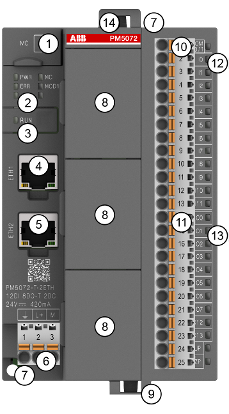

- 1
-
Slot per micro memory card
- 2
-
5 LED per visualizzare gli stati del modulo processore (Power, Error, Run, MC, MOD1)
- 3
-
Pulsante RUN
- 4
-
Connettore femmina RJ45 per collegamento Ethernet1
- 5
-
Connettore femmina RJ45 per Ethernet2 (disponibile per PM50x2-T-2ETH)
- 6
-
Blocco morsetti a 3 pin per alimentazione a 24 V CC
- 7
-
2 fori per il montaggio con viti
- 8
-
Coperchio per slot della scheda opzionale (il numero degli slot disponibili varia in base al tipo di CPU)
- 9
-
Fissaggio dei cavi
- 10
-
Blocco morsetti a 13 pin per I/O su scheda
- 11
-
Blocco morsetti a 12 pin per I/O su scheda (non disponibile su PM5012-x-ETH)
- 12
-
12 LED per visualizzare gli stati dei segnali
- 13
-
10 LED per visualizzare gli stati dei segnali
- 14
-
Accessorio di fissaggio dei cavi TA5301-CFA sopra l'alloggiamento (opzionale)
Il modulo processore è mostrato con blocchi morsetti ad innesto. Questi blocchi morsetti devono essere ordinati separatamente.
L'accessorio di fissaggio dei cavi sopra l'alloggiamento è opzionale.
Utilizzare l’accessorio di fissaggio dei cavi TA5301-CFA in funzione antistrappo.
Può essere utilizzato anche per i moduli I/O AC500-eCo .
I moduli processore PM50x2 sono forniti di serie con coperchi degli slot delle schede opzionali.
Per i moduli processore ci sono varie schede opzionali TA51xx che possono essere ordinate separatamente.
Quali e quante schede opzionali possono essere inserite, dipende dal rispettivo modulo processore.
|
Moduli processore |
Dimensione massima totale dell'applicazione scaricabile |
Ingresso/uscita configurabile |
Ingressi digitali |
Uscite digitali |
Alimentazione |
Ethernet interfacce |
Slot per schede opzionali |
|---|---|---|---|---|---|---|---|
|
CPU di base |
|||||||
|
PM5012-T-ETH |
1 MB 256 kB per il codice del programma utente e i dati allocati dinamicamente |
- |
6 |
4 (Transistor) |
24 V CC |
1 |
1 |
|
PM5012-R-ETH |
1 MB 256 kB per il codice del programma utente e i dati allocati dinamicamente |
- |
6 |
4 (Staffetta) |
24 V CC |
1 |
1 |
|
CPU standard |
|||||||
|
PM5032-T-ETH |
5 MB 512 kB per il codice del programma utente e i dati allocati dinamicamente |
2 (Transistor) |
12 |
8 (Transistor) |
24 V CC |
1 |
2 |
|
PM5032-R-ETH |
5 MB 512 kB per il codice del programma utente e i dati allocati dinamicamente |
2 (Transistor) |
12 |
6 (Staffetta) |
24 V CC |
1 |
2 |
|
PM5052-T-ETH |
7 MB 768 kB per il codice del programma utente e i dati allocati dinamicamente |
2 (Transistor) |
12 |
8 (Transistor) |
24 V CC |
1 |
3 |
|
PM5052-R-ETH |
7 MB 768 kB per il codice del programma utente e i dati allocati dinamicamente |
2 (Transistor) |
12 |
6 (Staffetta) |
24 V CC |
1 |
3 |
|
CPU Pro |
|||||||
|
PM5072-T-2ETH |
9 MB 1 MB per il codice del programma utente e i dati allocati dinamicamente |
2 (Transistor) |
12 |
8 (Transistor) |
24 V CC |
2 |
3 |
|
PM5072-T-2ETHW *) |
9 MB 1 MB per il codice del programma utente e i dati allocati dinamicamente |
2 (Transistor) |
12 |
8 (Transistor) |
24 V CC |
2 |
3 |
|
PM5082-T-2ETH |
9 MB 1 MB per il codice del programma utente e i dati allocati dinamicamente |
2 (Transistor) |
12 |
8 (Transistor) |
24 V CC |
2 |
3 |
|
PM5092-T-2ETH |
9 MB 1 MB per il codice del programma utente e i dati allocati dinamicamente |
2 (Transistor) |
12 |
8 (Transistor) |
24 V CC |
2 |
3 |
*) W = ampio intervallo di temperatura
-
