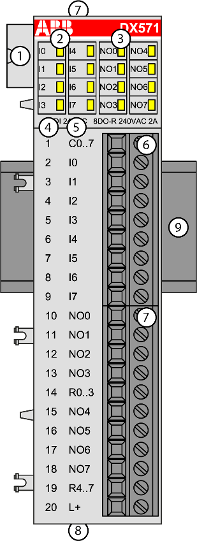

8 ingressi digitali 24 V DC / 24 V AC (I0 ... I7) in 1 gruppo
-
8 uscite digitali a relè normalmente aperte 24 V CC / 24 V CA o 100 V CA ... 240 V CA, 2 A max. (NO0 ... NO7) in 2 gruppi
-
Isolamento galvanico di gruppo
- 1
-
Bus I/O
- 2
-
8 LED gialli visualizzano gli stati dei segnali degli ingressi da I0 a I7
- 3
-
8 LED gialli visualizzano gli stati dei segnali delle uscite da NO0 a NO7
- 4
-
Numero morsetto
- 5
-
Assegnazione del nome del segnale
- 6
-
Blocco morsetti per segnali di ingresso (9 pin)
- 7
-
Blocco morsetti per segnali di uscita (11 pin)
- 8
-
2 fori per montaggio a parete con viti
- 9
-
Guida DIN
-
