DO526 - Modulo di uscita digitaledl-permalink__symbolPermalink

  • 8 uscite digitali 24 V CC (O0 ... O7) in 2 gruppi senza cortocircuito e senza protezione da sovraccarico.

  • Modulo e gruppo isolati galvanicamente

  • Disponibile la versione XC per l'utilizzo in condizioni ambientali estreme

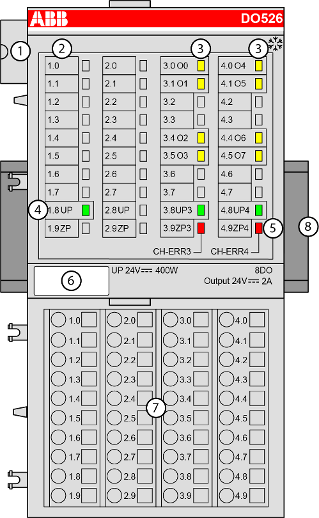

DO526-01
1

Bus I/O

2

Allocazione tra numero del morsetto e nome del segnale

3

8 LED gialli visualizzano gli stati dei segnali delle uscite da O0 a O7

4

3 LED verdi per visualizzare gli stati della tensione di alimentazione di processo UP, UP3 e UP4.

5

2 LED rossi visualizzano gli errori

6

Etichetta

7

Unità terminale

8

Guida DIN

Snowflake, 1_4

Simbolo per la versione XC

  • Scopo previsto
  • Funzionalità
  • Connessioni
  • Scambio di dati interno
  • Configurazione I/O
  • Parametrizzazione
  • LED di stato
  • Dati tecnici
  • Dimensioni
  • Dati per l'ordine
