CI582-CNdl-permalink__symbolPermalink

  • 8 ingressi digitali 24 V DC

  • 8 uscite digitali 24 V CC, 0,5 A max.

  • 8 ingressi/uscite digitali configurabili 24 V CC, 0,5 A max.

  • Modulo isolato galvanicamente

  • Contatore veloce

  • Disponibile la versione XC per l'utilizzo in condizioni ambientali estreme

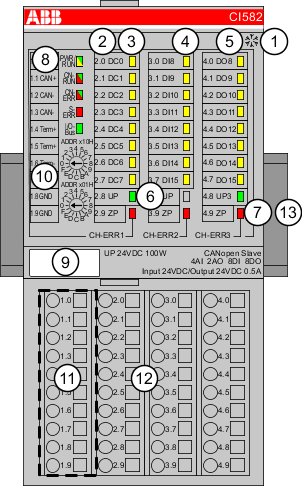

CI582-01
1

Bus I/O

2

Allocazione tra numero del morsetto e nome del segnale

3

8 LED gialli visualizzano gli stati dei segnali degli ingressi/uscite digitali configurabili (DC0 ... DC7)

4

8 LED gialli visualizzano gli stati dei segnali degli ingressi digitali (DI8 ... DI15)

5

8 LED gialli visualizzano gli stati dei segnali delle uscite digitali (DO8 ... DO15)

6

2 LED verdi visualizzano la tensione di alimentazione UP e UP3

7

3 LED rossi visualizzano gli errori (CH-ERR1, CH-ERR2, CH-ERR3)

8

5 LED di sistema: PWR/RUN, CN-RUN, CN-ERR, S-ERR, I/O-Bus

9

Etichetta

10

2 interruttori rotanti per impostare l’ID nodo CANopen

11

10 morsetti per collegare i segnali bus CANopen

12

Unità terminale

13

Guida DIN

Snowflake, 1_4

Simbolo per la versione XC

  • Scopo previsto
  • Funzionalità
  • Connessioni
  • Scambio di dati interno
  • Indirizzamento
  • Configurazione I/O
  • Parametrizzazione
  • Diagnosi
  • LED di stato
  • Dati tecnici
  • Dimensioni
  • Dati per l'ordine
