AX521 - Modulo di ingresso/uscita analogicodl-permalink__symbolPermalink

  • 4 ingressi analogici configurabili (I0 ... I3) in 1 gruppo (1.0 ... 2.3)

    Risoluzione 12 bit incluso il segno

  • 4 uscite analogiche configurabili (O0 ... O3) in 1 gruppo (3.0 ... 4.3)

    Risoluzione 12 bit incluso il segno

  • Modulo isolato galvanicamente

  • Disponibile la versione XC per l'utilizzo in condizioni ambientali estreme

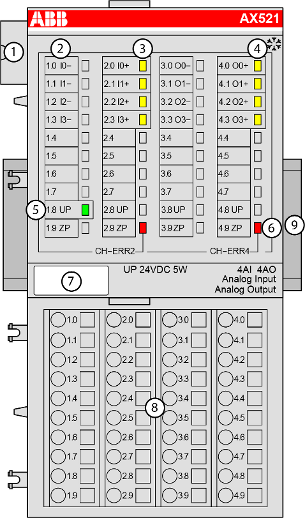

AX521-01
1

Bus I/O

2

Allocazione tra numero del morsetto e nome del segnale

3

4 LED gialli visualizzano gli stati dei segnali agli ingressi analogici (I0 ... I3)

4

4 LED gialli visualizzano gli stati dei segnali alle uscite analogiche (O0 ... O3)

5

1 LED verde per visualizzare lo stato della tensione di alimentazione di processo UP

6

2 LED rossi visualizzano gli errori

7

Etichetta

8

Unità terminale

9

Guida DIN

Snowflake, 1_4

Simbolo per la versione XC

  • Scopo previsto
  • Funzionalità
  • Connessioni
  • Scambio di dati interno
  • Configurazione I/O
  • Parametrizzazione
  • Diagnosi
  • LED di stato
  • Campi di misura
  • Dati tecnici
  • Dimensioni
  • Dati per l'ordine
