AO523 - Modulo di uscita analogicodl-permalink__symbolPermalink

  • Modulo isolato galvanicamente

  • Disponibile la versione XC per l'utilizzo in condizioni ambientali estreme

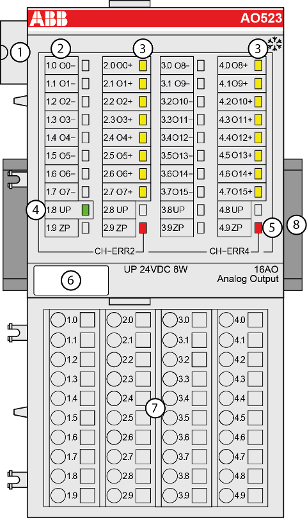

AO523-01
1

Bus I/O

2

Allocazione tra numero del morsetto e nome del segnale

3

16 LED gialli visualizzano gli stati dei segnali alle uscite analogiche (O0 ... O15)

4

1 LED verde per visualizzare lo stato della tensione di alimentazione di processo UP

5

2 LED rossi visualizzano gli errori

6

Etichetta

7

Unità terminale

8

Guida DIN

Snowflake, 1_4

Simbolo per la versione XC

  • Scopo previsto
  • Funzionalità
  • Connessioni
  • Scambio di dati interno
  • Configurazione I/O
  • Parametrizzazione
  • Diagnosi
  • LED di stato
  • Intervalli di uscita
  • Dati tecnici
  • Dimensioni
  • Dati per l'ordine
