AI562 - Modulo di ingresso analogicodl-permalink__symbolPermalink

  • 2 ingressi analogici configurabili del rilevatore di temperatura a resistenza (RTD) (I0 e I1) in 1 gruppo

  • Risoluzione: 16 bit compreso il segno

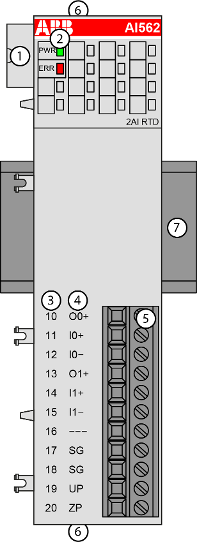

AI562-01
1

Bus I/O

2

1 LED verde per visualizzare l’alimentazione, 1 LED rosso per visualizzare gli errori

3

Numero morsetto

4

Assegnazione del nome del segnale

5

Blocco morsetti per segnali di ingresso (11 pin)

6

2 fori per montaggio a parete con viti

7

Guida DIN

  • Scopo previsto
  • Funzionalità
  • Connessioni
  • Configurazione I/O
  • Parametrizzazione
  • Diagnosi
  • LED di stato
  • Campi di misura
  • Dati tecnici
  • Dimensioni
  • Dati per l'ordine
