Di seguito si mapperà l'uscita di un dispositivo su una variabile globale implicita, creata di recente a questo scopo direttamente nella finestra di dialogo «I/O Mapping».
La finestra di dialogo «I/O Mapping» è quindi un ulteriore luogo per dichiarare una variabile globale.
Requisiti: Un dispositivo che supporta una configurazione di mappatura I/O in CODESYS viene inserito nell'albero dei dispositivi del progetto. Sul ⮫ Mappatura I/O nell'editor del dispositivo viene visualizzata una visualizzazione tabellare dei canali di ingresso e di uscita del dispositivo con la specifica degli indirizzi e dei tipi di dati.
-
Per aprire l'editor dei dispositivi, fare doppio clic sull'oggetto dispositivo nella struttura dei dispositivi, quindi sulla scheda «<nome dispositivo> I/O Mapping».
-
Fare clic nella tabella di mappatura su una voce di canale nella colonna «Variable» per aprire un campo di immissione.
-

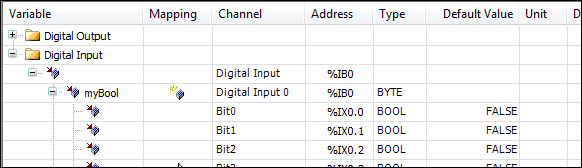

Specificare un nome semplice (senza "
.") per una nuova variabile (esempio:myBool).CODESYS crea la variabile come variabile globale implicita nel progetto e la assegna direttamente all'indirizzo del canale. Pertanto, in questo caso l'indirizzo non appare barrato come nel caso delle mappature a variabili esistenti
.
