Modifica e correzione di un valore di indirizzo nella mappa I/O

È possibile modificare il valore dell'indirizzo di un intero canale (ma non quello di un singolo sottoelemento del canale!) nella tabella di mappatura della scheda «<nome dispositivo> I/O Mapping». Ciò consente di adattare l'indirizzamento a una determinata configurazione della macchina e di mantenere il valore dell'indirizzo anche se la disposizione dei moduli cambia. Per impostazione predefinita, una modifica del layout comporta un adattamento automatico dei valori degli indirizzi.

Requisiti: Il progetto ha una mappatura I/O. Vedere le sezioni corrispondenti della pagina di aiuto sopra riportata.

  1. Per aprire l'editor dei dispositivi, fare doppio clic sull'oggetto dispositivo nella struttura dei dispositivi, quindi sulla scheda «<nome dispositivo> I/O Mapping».

  2. Fare clic nella tabella di mappatura su una voce di canale nella colonna «Address» per aprire un campo di immissione. Questo è possibile solo per l'indirizzo "radice" di un canale, non per uno specifico dei suoi sottoelementi.

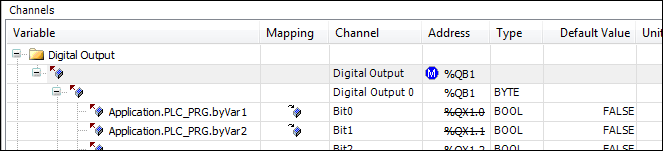

    Pertanto, cambiare la voce di indirizzo superiore di un canale nella tabella, ad esempio da ‎QB0‎ a ‎QB1‎. Esce dal campo di immissione.

    Il valore dell'indirizzo viene modificato. Il simbolo _cds_icon_address_fixed.png viene visualizzato prima dell'indirizzo. Indica che l'indirizzo è fisso. Anche gli indirizzi dei sottoelementi del canale vengono modificati di conseguenza. Se ora si modifica la posizione dell'oggetto dispositivo all'interno di altri oggetti dispositivo con canali di ingresso/uscita nell'albero dei dispositivi, CODESYS non adatta questi indirizzi al nuovo ordine, come avverrebbe senza il fissaggio.


  3. Per annullare la modifica o la correzione manuale, aprire nuovamente il campo di immissione del valore dell'indirizzo, cancellare la voce dell'indirizzo e premere il tasto Invio.

    CODESYS ripristina l'indirizzo e gli indirizzi successivi interessati ai valori che avevano prima della modifica e rimuove il simbolo _cds_icon_address_fixed.png.

Per ulteriori informazioni, vedere: ⮫ «Indirizzi »
