Convertitori di frequenza DCS550 e DCS800

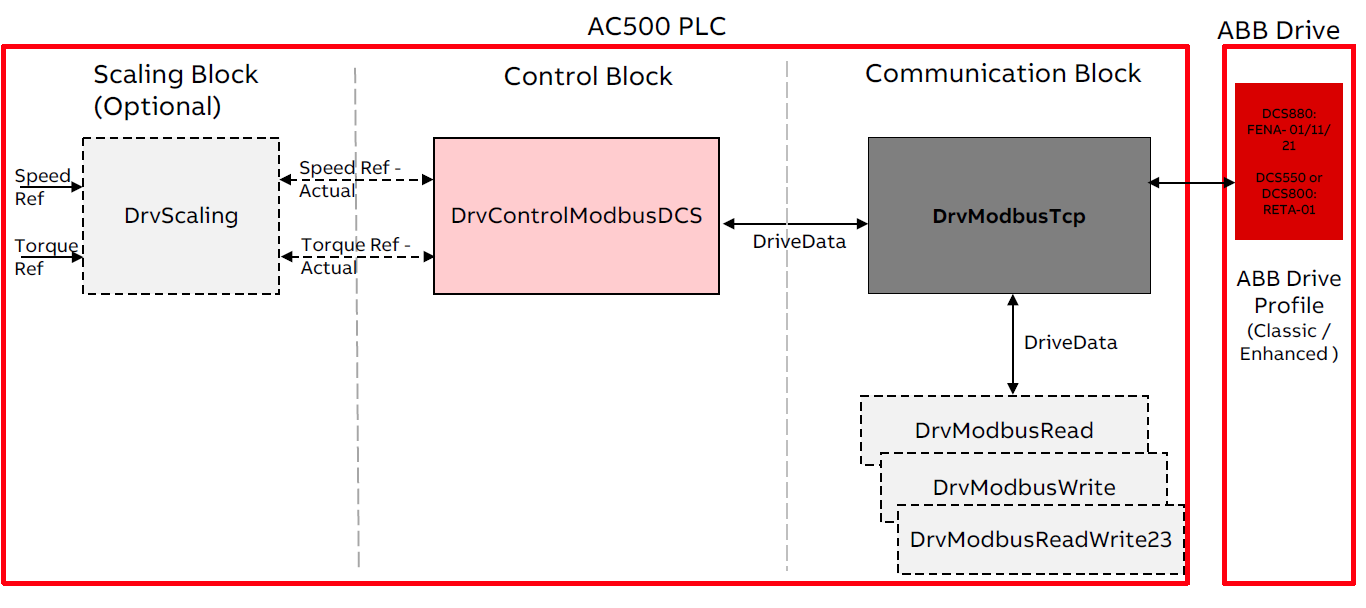

Per scambiare solo la parola di stato, la velocità effettiva, la parola di controllo e il riferimento di velocità:
-
Blocco funzione di comunicazione nel programma AC500:
Utilizzare il blocco funzione «DrvModbusTcp». ⮫ «DrvModbusTcp»
-
«DrvModbusTcp»
-
Blocco funzione di controllo nel programma AC500:
Utilizzare il blocco funzione «DrvControlModbusDCS». ⮫ «DrvControlModbusDCS»
-
Scala della velocità o della coppia (opzionale):
Utilizzare il blocco funzione «DrvScaling». ⮫ «DrvScaling»
Per scambiare più valori di quelli sopra indicati, utilizzare anche i seguenti blocchi:
-
Leggere i valori:
Utilizzare il blocco funzione «DrvModbusRead». ⮫ «DrvModbusLeggi»
-
Scrivere i valori:
Utilizzare il blocco funzione «DrvModbusWrite». ⮫ «DrvModbusWrite»
-
Leggere scrivere i valori:
Utilizzare il blocco funzione «DrvModbusReadWrite23». ⮫ «DrvModbusLetturaScrittura23»
Unità DCS880
Per scambiare solo la parola di stato, la velocità effettiva, la parola di controllo e il riferimento di velocità:
-
Profilo di comunicazione nei parametri del convertitore di frequenza: ABB Guida classica
-
Blocco funzione di comunicazione nel programma AC500:
Utilizzare il blocco funzione «DrvModbusTcp». ⮫ «DrvModbusTcp»
-
«DrvModbusTcp»
-
Blocco funzione di controllo nel programma AC500:
Utilizzare il blocco funzione «DrvControlModbusDCS». ⮫ «DrvControlModbusDCS»
-
Scala della velocità o della coppia (opzionale):
Utilizzare il blocco funzione «DrvScaling». ⮫ «DrvScaling»
Per scambiare la parola di stato, il valore effettivo1 (velocità), il valore effettivo2 (coppia), la parola di controllo, il riferimento1 (velocità), il valore di riferimento2 (coppia) e fino ad altri 12 valori leggere dall'azionamento e fino ad altri 12 valori scrivere nell'azionamento:
-
Profilo di comunicazione nei parametri del convertitore di frequenza: ABB convertitori di frequenza potenziati
-
Blocco funzione di comunicazione nel programma AC500:
Utilizzare il blocco funzione «DrvModbusTcp» con ingresso EnhancedProfile = TRUE. ⮫ «DrvModbusTcp»
-
«DrvModbusTcp»
-
Blocco funzione di controllo nel programma AC500:
Utilizzare il blocco funzione «DrvControlModbusDCS». ⮫ «DrvControlModbusDCS»
-
Scala della velocità o della coppia (opzionale): Utilizzare il blocco funzione «DrvScaling». ⮫ «DrvScaling»
Per scambiare più valori di quelli sopra indicati, utilizzare anche i seguenti blocchi:
-
Leggere i valori:
Utilizzare il blocco funzione «DrvModbusRead». ⮫ «DrvModbusLeggi»
-
Scrivere i valori:
Utilizzare il blocco funzione «DrvModbusWrite». ⮫ «DrvModbusWrite»
-
Leggere Scrivere i valori:
Utilizzare il blocco funzione «DrvModbusReadWrite23».⮫ «DrvModbusLetturaScrittura23»
