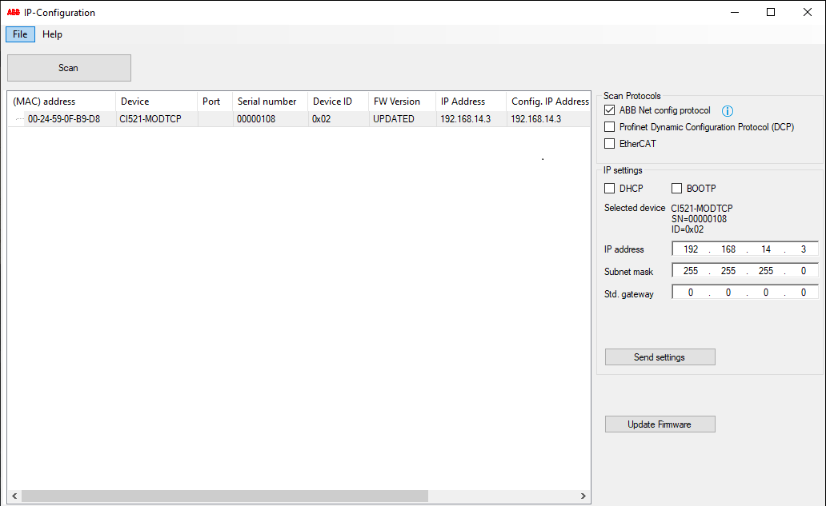

Per modificare l'indirizzo IP dei dispositivi, eseguire una scansione della rete.
⮫ «Identificazione del firmware con lo strumento di configurazione IP»
-
Selezionare un dispositivo dall'elenco e selezionare il protocollo appropriato in «Protocollo di scansione».
«Opzione DHCP» o «opzione BOOTP»: Se necessario, è possibile utilizzare DHCP o BOOTP per ricevere l'indirizzo IP del dispositivo dal server.
«Indirizzo IP», «subnet mask», «Std. gateway»: Utilizza questi campi per modificare le impostazioni dell'indirizzo IP, comprese quelle relative alla maschera di sottorete e al gateway predefinito. Assicurarsi che la combinazione di impostazioni di connessione sia corretta.
Nota per i dispositivi CI52x-Modbus
Nota per i dispositivi CI52x-Modbus
Considerare il comportamento dei dispositivi CI52x-Modbus se l'ultimo numero dell'indirizzo IP è impostato su "0".
-
Impostare il PLC in modalità «Stop» (in caso contrario la modifica non verrà accettata).
Nota per le configurazioni con più porte Ethernet configurabili (ETHx), ad es. PM5630-2ETH e CM5640-2ETH
Nota per le configurazioni con più porte Ethernet configurabili (ETHx), ad es. PM5630-2ETH e CM5640-2ETH
Tutte le interfacce (ETHx) del PLC integrato e dei moduli CM5640-2ETH devono essere configurate in sottoreti diverse. È necessario evitare la sovrapposizione delle sottoreti.
⮫ «Funzionalità di commutazione delle interfacce Ethernet ETH1/ETH2»
-
Modifica le impostazioni di configurazione IP e fai clic su [Invia impostazioni] per trasmettere i dati al dispositivo.
Nota per i dispositivi PROFINET
Nota per i dispositivi PROFINET
È possibile modificare il nome del dispositivo di PROFINET. Quando si modifica il nome, assicurarsi che vengano rispettate le seguenti regole:
-
Le etichette devono essere separate da ".
-
Lunghezza totale: Da 1 a 240
-
Lunghezza dell'etichetta: Da 1 a 63
-
Le etichette possono contenere caratteri [a-z] e numeri [0-9].
-
Le etichette non possono iniziare con "-".
-
Le etichette non possono terminare con "-".
-
-
Per mantenere tutte le modifiche relative all'IP dopo un riavvio, è possibile salvare le impostazioni in modo permanente. Confermare il messaggio richiesto durante il processo di scansione.
Controllare l'ultimo numero dell'indirizzo IP
Questo suggerimento è valido solo per i dispositivi CI52x-Modbus.
Controllare l'ultimo numero dell'indirizzo IP. Se l'ultimo numero è impostato su "0", il valore dell'indirizzo IP per questa posizione viene ricavato dai selettori rotativi presenti sul dispositivo hardware.
Esempio:
|
Automation Builder |
Modulo di interfaccia di comunicazione AC500 (interruttore rotante) |
|---|---|
|
Indirizzo IP: 192.168.14.0 |
Indirizzo IP: 6 |
 |
 |
|
Di conseguenza, nel campo «Indirizzo IP», l'ultima cifra è impostata su "6".  |
|
Funzionalità di lampeggio
Questa funzione attiva il lampeggiamento della retroilluminazione del display LED dell'AC500.
Imposta il tempo desiderato e clicca su [Blink] per attivare il lampeggiamento.
