Configurazione per progetti di esempioPermalink

I progetti di esempio richiedono una piccola configurazione di PLC con dispositivi di I/O, ad esempio, come quella disponibile nel training case ‎⮫ TA5450-CASE.

Tab. 1: Moduli per i progetti di esempio per iniziare a lavorare con il PLC AC500

Nome del prodotto

Tipo

Primo progetto⮫ «Esempio di progetto per l'espansione degli I/O centrali»

Secondo progetto⮫ «Progetto di esempio per l'espansione I/O remota con PROFINET»

PM5630- 2ETH

modulo processore

x

x

TB5620-2ETH

base terminale per modulo processore

x

x

DA501

Modulo di ingresso/uscita misto analogico/digitale (I/O)

x

x

TU516-H

unità terminale per modulo I/O

x

x

CM579-PNIO

PROFINET modulo di comunicazione

--

x

CI502-PNIO

PROFINET modulo di interfaccia di comunicazione

--

x

TU508-ETH

unità terminale per modulo di interfaccia di comunicazione

--

x

TA524

tappo cieco per base terminale

x

x

Connessioni

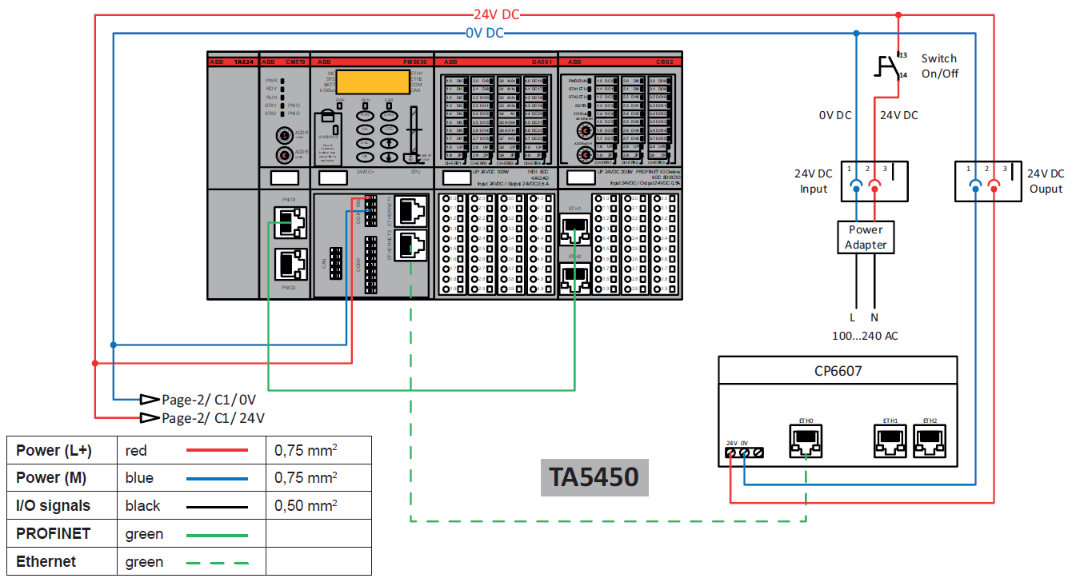

Fig. 3: Caso di formazione TA5450

training_case_TA5450_electrical_connection01

La valigetta di formazione include il pannello di controllo CP6607. Per i progetti di esempio non è necessario un pannello di controllo.

Per testare il progetto di esempio è necessario collegare alcuni ingressi come segue:

Fig. 4: Cablaggio del caso di formazione

training_case_TA5450_electrical_connection02

Per i progetti di esempio, non sono necessari tutti gli interruttori di ingresso e nessuno dei potenziometri inclusi nel caso di formazione.

L'interruttore I1 è necessario per il progetto di esempio relativo all'espansione centrale degli I/O.

Per il progetto di esempio relativo all'espansione I/O remota è necessario lo switch I5.
