Elenco delle istruzioni (IL)

L'elenco delle istruzioni è un linguaggio di programmazione conforme a IEC 61131, simile a un assemblatore.

Supporta la programmazione basata su accumulatori.

Un elenco di istruzioni (IL) è costituito da una serie di istruzioni. Ogni istruzione inizia su una nuova riga e contiene un operatore e, a seconda del tipo di operazione, uno o più operandi separati da virgole.

Un'etichetta, seguita da due punti, può essere posta davanti a un'istruzione. Serve per identificare l'istruzione e si può usare l'etichetta come destinazione di salto.

Un commento deve essere l'ultimo elemento di una riga. È possibile inserire linee vuote tra le istruzioni.

Sono supportati tutti gli operatori IEC 61131-3, gli ingressi multipli, le uscite multiple, le negazioni, i commenti, l'impostazione/ripristino delle uscite e i salti condizionali/incondizionali.

Ogni istruzione si basa principalmente sul caricamento di valori nell'accumulatore (istruzione‎LD‎ ). Successivamente, viene eseguita l'operazione corrispondente con il parametro dell'accumulatore. Il risultato dell'operazione viene scritto di nuovo nell'accumulatore, da dove deve essere memorizzato in modo mirato con l'aiuto di un'istruzione ‎ST‎.

L'elenco delle istruzioni supporta gli operatori di confronto (EQ, GT, LT, GE, LE, NE) e i salti per la programmazione di esecuzioni condizionali o loop. I salti possono essere incondizionati (JMP) o condizionati (JMPC / JMPCN). Nel caso di salti condizionati, si verifica se il valore nell'accumulatore è ‎TRUE‎ o ‎FALSE‎.

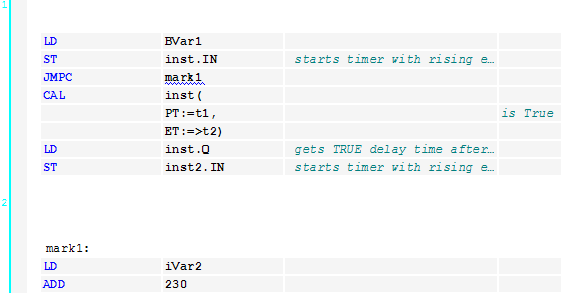

Esempio
