Collegare una scheda opzionale per la comunicazione seriale COMxPermalink

Selezionare e aggiungere il tipo di scheda opzionale per l'interfaccia seriale desiderata per lo slot previsto a tale scopo.

A seconda dell'applicazione, la scheda opzionale potrebbe richiedere una configurazione aggiuntiva dei canali.

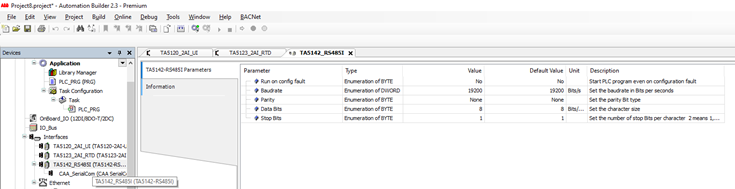

Fig. 238: Esempio di aggiunta di un'interfaccia isolata TA5142-RS485I e di selezione del protocollo richiesto.

Attach_Serial_Interface_Option_Board

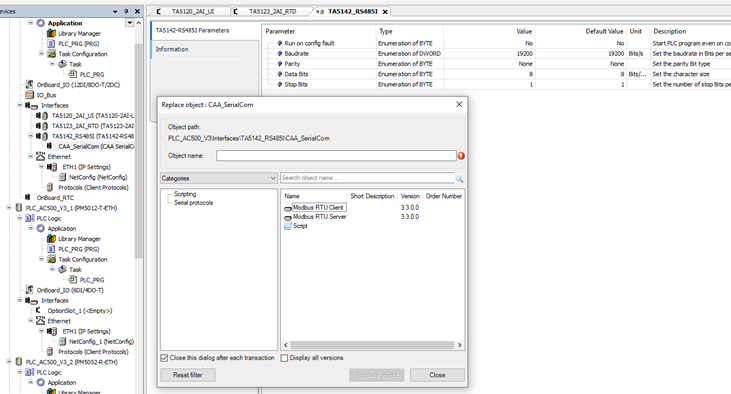

È inoltre necessario aggiungere il protocollo richiesto in base all'applicazione, ad esempio il client Modbus RTU.

Desired_Protocol

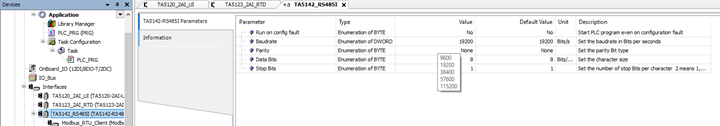

È inoltre possibile modificare i parametri dell'interfaccia seriale, quali la velocità di trasmissione dei dati, i bit di dati, i bit di stop o la parità.

Parameter
