I dispositivi importati nel pool di dispositivi a causa di informazioni gerarchiche mancanti (soprattutto informazioni sui rack) devono essere organizzati manualmente nel progetto Automation Builder o mappati su dispositivi già esistenti.
Disporre i dispositivi importati nel pool di dispositivi
Disporre i dispositivi non assegnati nel DevicePool nella struttura hardware del PLC mediante trascinamento.
Mappare i dispositivi importati nel pool di dispositivi
Se i dispositivi sono già stati aggiunti al progetto Automation Builder prima dell'importazione, è necessario mappare manualmente le istanze dello stesso tipo (un'istanza nell'albero del progetto Automation Builder e un'istanza nel DevicePool).
Dopo aver mappato i dispositivi, è possibile unire selettivamente il parametro o il segnale del dispositivo nella vista delle differenze.
Per mappare i dispositivi del pool, procedere come segue:
-
Nella struttura dei dispositivi, selezionare il nodo Device Pool, fare clic su «Project» e selezionare «Map pool devices».
-
Mappare le istanze del pool di dispositivi di tipo identico nel progetto dall'elenco a discesa e fare clic su «OK».

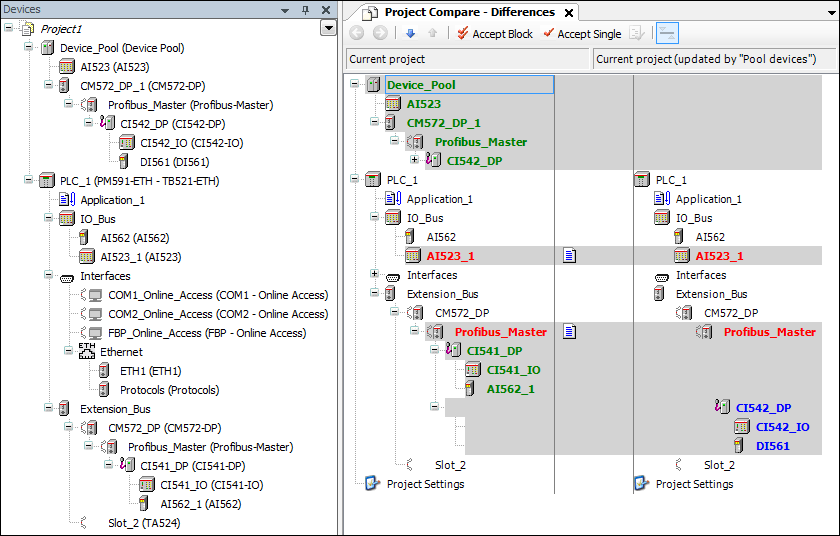

I dispositivi del pool mappati vengono rimossi dal pool di dispositivi e mappati sul dispositivo Automation Builder corrispondente. Vengono visualizzate le differenze tra i segnali dei dispositivi I/O mappati. Ad esempio, il dispositivo AI523_1:
