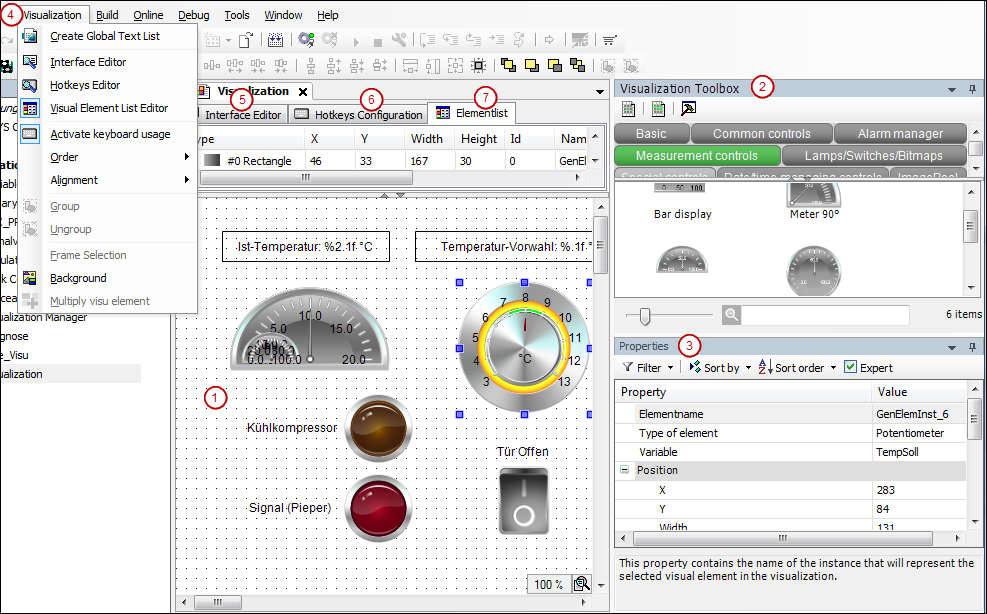

L'editor di visualizzazione si apre quando si fa doppio clic su un oggetto di visualizzazione.
-
(1) Editor grafico: Qui si crea la visualizzazione a partire dagli elementi di visualizzazione che vengono forniti nella vista della casella degli strumenti di visualizzazione.
-
(2) Visualizza «Toolbox di visualizzazione»: elementi di visualizzazione disponibili
-
(3) Visualizza le proprietà di : Editor di configurazione per l'elemento di visualizzazione attualmente selezionato nell'area dell'editor.
-
(4) Menu «Visualizzazione»: Comandi per lavorare nell'editor di visualizzazione
Il menu «Visualization» contiene, ad esempio, i comandi per aprire altri editor.
-
(5) «Interface Editor»: Dichiarazione di variabili che possono essere utilizzate per parametrizzare i riferimenti della visualizzazione.
-
(6) «Configurazione dei tasti di scelta rapida»: Definizione delle scorciatoie da tastiera per gli input sulla visualizzazione in modalità online.
-
(7) «Elenco elementi»: Elenco di tutti gli elementi utilizzati nella visualizzazione; possibilità di modificare la loro posizione sull'asse Z.
