TU551-CS31, unità terminale bus CS31, 24 V CC, terminali a vite
-
TU552-CS31, unità terminale bus CS31, 24 V DC, terminali a molla
-
TU552-CS31-XC, unità terminale bus CS31, 24 V DC, terminali a molla, versione XC

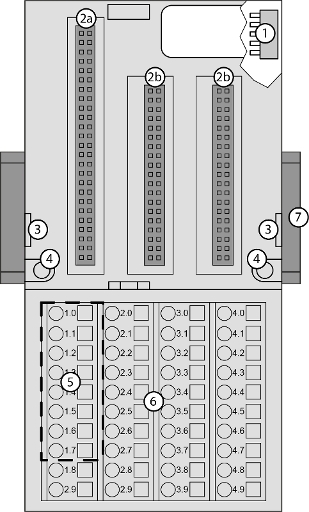

1
Bus I/O (10 pin, femmina) per collegare altre unità terminali
2a
Spina (2x 25 pin) per collegare i moduli I/O inseriti
2b
Spina (2x 19 pin) per collegare i moduli I/O inseriti
3
Inserendo un cacciavite in questo punto è possibile allontanare le unità terminale vicine
4
2 fori per il montaggio a parete
5
Interfaccia bus CS31
6
30 morsetti per segnali e tensione di alimentazione di processo
7
Guida DIN
Assegnazione dei PIN per l'interfaccia bus
![]() |
R1 |
Resistenza + (di fine linea) |
|
R2 |
Resistenza - (di fine linea) |
|
|
B1 |
Bus CS31 + |
|
|
B2 |
Bus CS31 - |
|
|
FE |
Terra funzionale |
|
|
B1 |
Bus CS31 + |
|
|
B2 |
Bus CS31 - |
|
|
FE |
Terra funzionale |
|
|
UP |
Tensione di processo 24 V CC |
|
|
ZP |
Tensione di processo 0 V |
I moduli di interfaccia di comunicazione CS31 si inseriscono nell'unità terminale. Una volta inseriti correttamente, sono protetti da due serrature meccaniche. Tutti i collegamenti sono stabiliti attraverso l'unità terminale, il che consente di rimuovere e sostituire i moduli di interfaccia di comunicazione CS31 senza disturbare il cablaggio dell'unità terminale.
Le unità terminali TU551-CS31 e TU552-CS31 sono progettate specificamente per l'uso con i moduli di interfaccia di comunicazione S500 CS31 che incorporano solo ingressi/uscite o segnali di interfaccia a 24 V CC.
Versione XC
XC = eXtreme Condizioni
Condizioni estreme
Condizioni estreme
Le unità terminali per l'uso in condizioni ambientali estreme non hanno
segno per versione XC.
La figura 4 nella N. di parte 1SAP4... (etichetta) identifica la versione XC.
Terminali
|
Terminali a vite |
Terminali a molla |
||||
|---|---|---|---|---|---|
|
Conduttore |
![]() |
Cacciavite |
Conduttore |
![]() |
Cacciavite (apre il terminale) |
I terminali 1,8 ... 4,8 e 1,9 ... 4.9 sono interconnessi elettricamente all'interno dell'unità terminale.
I morsetti hanno sempre la stessa assegnazione, indipendentemente dal modulo inserito:
-
Terminali 1,8 ... 4.8: tensione di processo UP = +24 V DC
-
Terminali 1.9 ... 4.9: tensione di processo ZP = 0 V
L'assegnazione degli altri morsetti dipende dal modulo bus CS31 inserito.
La tensione di alimentazione di 24 V CC per i circuiti del modulo proviene da ZP e UP.
-
Dati tecnici
-
Dimensioni
-
Dati per l'ordine
