Simulatore di ingresso TA5400-SIM per 6 ingressi digitali 24 V CC
-
Da utilizzare con i moduli processore AC500-eCo
1
Contatti per collegare il simulatore di ingresso al blocco morsetti dei connettori I/O
2
6 switch per gli ingressi digitali DI0 ... DI5 (0 significa switch aperto, 1 significa switch chiuso)
3
Connettore a vite per alimentazione
4
Connettori a vite per connettori I/O
Scopo previsto
TA5400-SIM
TA5400-SIM
Il simulatore di ingresso TA5400-SIM è destinato esclusivamente a scopi di test e formazione per i moduli processore AC500-eCo PM50x2.
Non è consentito il funzionamento continuo in un sistema produttivo.
Il simulatore di ingresso TA5400-SIM può essere utilizzato solo con morsettiere a vite.
Il simulatore di ingresso TA5400-SIM non deve essere utilizzato con morsettiere a molla.
Condizioni ambientali per test e addestramento
Condizioni ambientali per test e addestramento
Per non compromettere la funzionalità del prodotto, evitare qualsiasi tipo di influsso ambientale di disturbo:
-
disturbi meccanici
-
influenze climatiche
Assicurarsi che i parametri rientrino nell'intervallo normale:
-
temperatura
-
pressione dell'aria
-
umidità
-
altitudine
Il simulatore di ingressi TA5400-SIM può simulare 6 segnali di ingresso digitali a 24 V CC sugli ingressi digitali I0 ... I5 di I/O onboard.
Con il simulatore di ingressi TA5400-SIM, gli ingressi digitali 24 V CC I0 ... I5 può essere disattivato e attivato separatamente:
-
Se la leva dell'interruttore si trova sul lato destro (1), l'ingresso è ON.
-
Se la leva dell'interruttore si trova sul lato sinistro (0), l'ingresso è disattivato.
Dimensioni
Le dimensioni sono espresse in mm e tra parentesi in pollici.
Schema elettrico

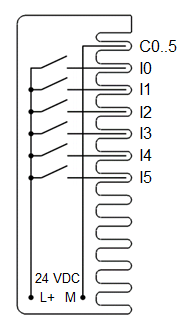

Il diagramma qui sotto mostra il collegamento del simulatore di ingresso TA5400-SIM.
AVVISO
Rischio di danni al simulatore di ingresso TA5400-SIM!
Non rimuovere mai il blocco morsetti quando il simulatore di ingresso TA5400-SIM è collegato.
Non applicare forze meccaniche al simulatore di ingresso quando è collegato al blocco morsetti.
In entrambi i casi il simulatore di ingresso potrebbe venire danneggiato.
Montaggio
Inserimento del simulatore di ingresso
-
Assicurarsi che l’alimentazione del modulo processore sia spenta.
ATTENZIONE
Rischio di danni ai moduli PLC!
I moduli PLC possono essere danneggiati da sovratensioni e cortocircuiti.
Assicurarsi che tutte le fonti di tensione (tensione di alimentazione e di processo) siano disinserite prima di iniziare gli interventi sul sistema.
ATTENZIONE
Rischio di danni al simulatore di ingresso e/o ai moduli PLC!
-
Non collegare mai tensioni >24 V CC al blocco morsetti del simulatore di ingresso.
-
Il simulatore di ingresso può essere usato solo con i moduli processore Pm50x2 di AC500-eCo.
Non utilizzare mai il simulatore di ingresso con altri dispositivi.
-
Il simulatore di ingresso può essere utilizzato solo con connettori a vite.
-
Il simulatore di ingresso è destinato solo per scopi di test e formazione.
Non utilizzarlo mai all’interno di sistemi produttivi.
-
-
Assicurarsi che tutti i morsetti degli I/O su scheda siano completamente aperti.
-
Inserire il simulatore di ingresso TA5400-SIM nei connettori a vite come mostrato in figura.
-
Serrare tutte le viti dei connettori I/O su scheda.
-
Assicurarsi che tutti gli switch siano in stato OFF (0).
-
Collegare 24 V CC all'alimentazione di TA5400-SIM (L+ e M). Serrare le viti.
-
Collegare i fili dell'alimentazione del modulo processore (24 V CC)⮫ «Assegnazione pin».
Smontaggio
Rimozione del simulatore di ingresso
-
Assicurarsi che l’alimentazione del modulo processore sia spenta.
ATTENZIONE
Rischio di danni ai moduli PLC!
I moduli PLC possono essere danneggiati da sovratensioni e cortocircuiti.
Assicurarsi che tutte le fonti di tensione (tensione di alimentazione e di processo) siano disinserite prima di iniziare gli interventi sul sistema.
-
Scollegare i fili di alimentazione di TA5400-SIM (24 V CC) con un cacciavite a lama piatta dal blocco morsetti per l’alimentazione (L+ e M).
-
Allentare tutte le viti dei connettori I/O su scheda.
-
Rimuovere il simulatore di ingresso tirandolo verso sinistra.
Dati tecnici
I dati di sistema di AC500-eCo si applicano ⮫ «Dati del sistema AC500-eCo»
Di seguito vengono quindi documentati solo i dettagli aggiuntivi.
|
Parametro |
Valore |
|
|---|---|---|
|
Tensione di alimentazione di processo |
||
|
Connessioni |
Terminale (L+) per +24 V DC e terminale (M) per 0 V DC |
|
|
Valore nominale |
24 V CC |
|
|
Ondulazione massima |
5 % |
|
|
Peso |
18 g |
|
|
Posizione di montaggio |
Orizzontale o verticale |
|
Dati per l'ordine
|
N. di parte |
Descrizione |
Fase del ciclo di vita del prodotto *) |
|---|---|---|
|
1SAP 187 600 R0001 |
TA5400-SIM, simulatore di ingresso per PM50x2 |
Active |
*) I moduli del ciclo di vita Classic sono disponibili a magazzino, ma non sono consigliati per la progettazione e la messa in servizio di nuove installazioni.
