TA521 - Cavo adattatore con cella a bottone

Cavo adattatore con cella a bottone primaria incapsulata
Contiene una pila a bottone primaria al litio di biossido di manganese, 3 V, 560 mAh
Non ricaricabile

Scopo

L'accessorio TA521 viene utilizzato per fornire un'alimentazione sicura a tensione zero per la memoria remanente e l'orologio in tempo reale dei moduli CPU AC500 V3 PM5630, PM5650, PM5670, PM5675.

TA521 è l'unico accessorio che può essere utilizzato a questo scopo.

L'accessorio TA521 non è incluso nelle CPU AC500 V3. Questo accessorio deve essere ordinato separatamente.

Istruzioni per la manipolazione

Non cortocircuitare o ricaricare la batteria al litio primaria! Può causare un riscaldamento eccessivo e un'esplosione.
Non smontare la batteria al litio primaria!
Non riscaldare la batteria al litio primaria e non incendiarla! Rischio di esplosione.
Conservare la batteria al litio primaria in un luogo asciutto.
Sostituire la batteria al litio primaria con la tensione di alimentazione attivata per non rischiare di perdere i dati.
Riciclare le batterie al litio primarie esauste rispettando gli standard ambientali.

Durata della batteria al litio primaria

La durata della batteria al litio primaria è il tempo in cui la batteria al litio primaria può memorizzare i dati mentre il modulo processore non è alimentato. Finché il modulo del processore è alimentato, la batteria al litio primaria si scarica solo a causa della sua corrente di dispersione.

Per evitare un breve scaricamento della batteria al litio primaria, questa deve essere sempre inserita o sostituita mentre il modulo processore è sotto tensione; in questo modo la batteria al litio primaria viene riconosciuta correttamente e non si scarica in breve tempo.

Inserimento

Per garantire il funzionamento adeguato ed evitare la perdita di dati, l’inserimento o la sostituzione della batteria al litio primaria deve sempre essere effettuato con il sistema sotto tensione. Il buffering dei dati non è possibile senza la batteria al litio primaria e l'alimentazione allo stesso tempo.

AVVERTIMENTO

Rischio di incendio o esplosione!

L'uso di una batteria al litio primaria non corretta può causare un incendio o una esplosione.

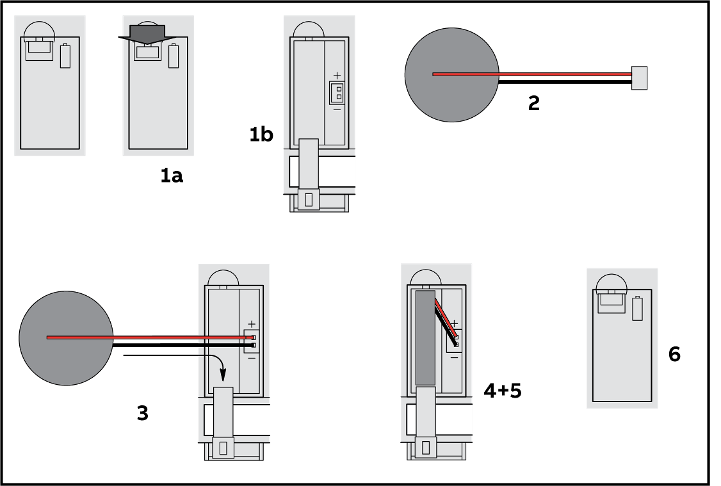

Aprire il vano premendo verso il basso il piccolo meccanismo di blocco e abbassando lo sportello. Lo sportello è fissato al pannello anteriore del modulo del processore e non può essere rimosso.
Estrarre la TA521 dalla sua confezione e reggerla per il cavetto. Rimuovere quindi il piccolo connettore dalla presa, se necessario sollevandolo con un cacciavite.
Inserire il connettore dell’adattatore nella piccola porta di collegamento nel vano. Il connettore presenta una codifica per identificare la polarità corretta (rosso = polo positivo = sopra).
Inserire prima il cavo e quindi l’adattatore nel vano batteria, spingerlo fino al fondo del vano.
Sistemare il cavo in modo che non impedisca la chiusura della porta.
Sollevare lo sportello e spingerlo in sede fino a quando il meccanismo di bloccaggio non scatta.

Per evitare perdite di dati o problemi, la batteria al litio primaria deve essere sostituita dopo 3 anni di utilizzo o il prima possibile dopo aver ricevuto l’avviso di "batteria al litio primaria scarica".

Per la sostituzione non usare una batteria al litio primaria più vecchia di 3 anni, non tenere la batteria al litio primaria in magazzino troppo a lungo.

Sostituzione del cavo adattatore con batteria a bottone

Per garantire il funzionamento adeguato ed evitare la perdita di dati, l’inserimento o la sostituzione della batteria al litio primaria deve sempre essere effettuato con il sistema sotto tensione. Il buffering dei dati non è possibile senza la batteria al litio primaria e l'alimentazione allo stesso tempo.

Aprire il vano premendo verso il basso il piccolo meccanismo di blocco e abbassando lo sportello. Lo sportello è fissato al pannello anteriore del modulo del processore e non può essere rimosso.

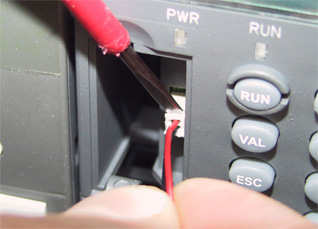

Rimuovere dal vano il cavo adattatore con batteria a bottone del vecchio TA521 tirandone il cavo piccolo. Rimuovere quindi il piccolo connettore dalla presa, se necessario sollevandolo con un cacciavite.
Per l’inserimento di un nuovo adattatore seguire le istruzioni precedenti.

ATTENZIONE

Rischio di esplosione!

Non aprire, ricaricare o smontare la batteria al litio primaria. Il tentativo di ricaricare la batteria al litio primaria provoca surriscaldamento e può causare esplosioni.

Evitare la vicinanza a fonti di calore e al fuoco e conservarle in un luogo asciutto.

Non cortocircuitare mai la batterie al litio primaria e non utilizzarla a polarità invertite. La batteria al litio primaria potrebbe surriscaldarsi ed esplodere. Evitare cortocircuiti involontari, non immagazzinare le batterie al litio primarie in contenitori metallici e non sistemarle su superfici metalliche. Le fuoriuscite di litio rappresentano un pericolo per la salute.

Per evitare perdite di dati o problemi, la batteria al litio primaria deve essere sostituita dopo 3 anni di utilizzo o il prima possibile dopo aver ricevuto l’avviso di "batteria al litio primaria scarica".

Per la sostituzione non usare una batteria al litio primaria più vecchia di 3 anni, non tenere la batteria al litio primaria in magazzino troppo a lungo.

Parametro		Valore
Tensione nominale		3 V
Capacità nominale		560 mAh
Intervallo di temperatura (indice sotto C0)		Operativo: 0 °C ... +60 °C Conservazione: -20 °C ... +60 °C Trasporto: -20 °C ... +60 °C
Intervallo di temperatura (indice C0 e superiore)		Funzionamento: -40 °C ... +70 °C Conservazione: -40 °C ... +85 °C Trasporto: -40 °C ... +85 °C
Durata della batteria al litio primaria		Tipo. 3 anni a +25 °C
Autoscarica		2 % all'anno a +25 °C 5 % all'anno a +40 °C 20 % all'anno a +60 °C
Protezione contro l'inversione di polarità		Sì, tramite codifica meccanica della spina.
Isolamento		Il cavo adattatore con cella a bottone è completamente isolato.
Connessione		Rosso = polo positivo = sopra la spina, nero = polo negativo,
Peso		7 g
Dimensioni		Diametro del cavo adattatore con cella a bottone: 24,5 mm Spessore del cavo adattatore con cella a bottone: 5 mm

Dati per l'ordine

N. di parte	Descrizione	Fase del ciclo di vita del prodotto *)
1SAP 180 300 R0001	TA521, cavo adattatore con cella a bottone primaria	Active

*) I moduli del ciclo di vita Classic sono disponibili a magazzino, ma non sono consigliati per la progettazione e la messa in servizio di nuove installazioni.
