Moduli processore con interfacce integrate:
-
PM5630-2ETH: modulo processore, memoria 8 MB, con supporto Ethernet (onboard Ethernet) - 2 interfacce di rete RJ45, CAN e COM1 sulla base del terminale.
-
PM5650-2ETH: modulo processore, memoria 80 MB, con supporto Ethernet (onboard Ethernet) - 2 interfacce di rete RJ45, CAN e COM1 sulla base del terminale.
-
PM5670-2ETH: modulo processore, memoria 160 MB, con supporto Ethernet (onboard Ethernet) - 2 interfacce di rete RJ45, CAN e COM1 sulla base del terminale.
-
PM5675-2ETH: modulo processore, 160 MB, disco flash da 8 GB, con supporto Ethernet (onboard Ethernet) - 2 interfacce di rete RJ45, CAN e COM1 sulla base del terminale.
-
PM5680-2ETH: modulo processore, 160 MB, con supporto Ethernet (a bordo Ethernet) - 2 interfacce di rete RJ45, CAN e COM1 sulla base del terminale.
-
PM5685-2ETH: modulo processore, 320 MB, con supporto Ethernet (a bordo Ethernet) - 2 interfacce di rete RJ45, CAN e COM1 sulla base del terminale.
-
Disponibile la versione XC per l'utilizzo in condizioni ambientali estreme

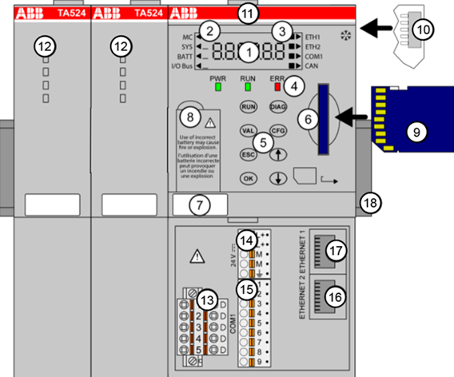

1
6 display di stato a 7 segmenti con retroilluminazione
2
"Triangolo" viene visualizzato per "elemento".
3
"Quadrato" viene visualizzato per "stato".
4
3 LED di stato
5
8 tasti funzione
6
Slot per scheda di memoria
7
Etichetta
8
Scomparto per TA521 - cavo adattatore con batteria a bottone o TA522 - adattatore per batteria CR2450
9
Scheda di memoria
10
Bus I/O per il collegamento di moduli I/O
11
Slot per modulo processore (modulo processore montato sulla base del terminale)
12
Slot per moduli di comunicazione (multipli, a seconda della base del terminale; gli slot non utilizzati devono essere coperti con TA524)
13
Interfaccia per CAN (morsettiera a 5 pin, rimovibile)
14
Alimentazione (morsettiera a 5 pin, rimovibile)
15
Interfaccia seriale COM1 (morsettiera a 9 pin, rimovibile)
16
Connettore RJ45 femmina per la connessione ETHERNET1
17
Connettore RJ45 femmina per il collegamento ETHERNET2
18
Guida DIN
Firma per la versione XC
