DX531 - Modulo di ingresso/uscita digitaledl-permalink__symbolPermalink

  • 8 ingressi digitali 120/230 V CA

  • 4 uscite a relè con un contatto di commutazione ciascuna

  • Modulo isolato galvanicamente

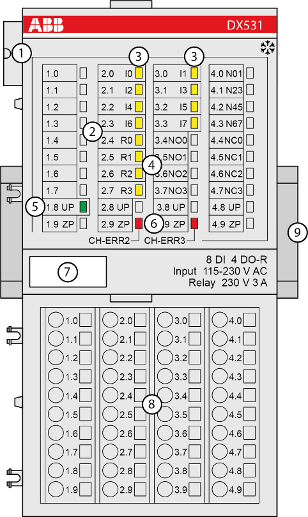

DX531-01

1

Bus I/O

2

Allocazione tra numero del morsetto e nome del segnale

3

8 LED gialli visualizzano gli stati dei segnali agli ingressi digitali (I0 ... I7)

4

4 LED gialli visualizzano gli stati dei segnali alle uscite relè digitali (R0 ... R3)

5

1 LED verde per visualizzare lo stato della tensione di alimentazione di processo UP

6

2 LED rossi visualizzano gli errori

7

Etichetta

8

Unità terminale

9

Guida DIN

Snowflake, 1_4

Simbolo per la versione XC
