DX522 - Modulo di ingresso/uscita digitaledl-permalink__symbolPermalink

  • 8 ingressi digitali 24 V CC, isolati galvanicamente a livello di modulo

  • 8 uscite a relè

  • Contatore veloce

  • Disponibile la versione XC per l'utilizzo in condizioni ambientali estreme

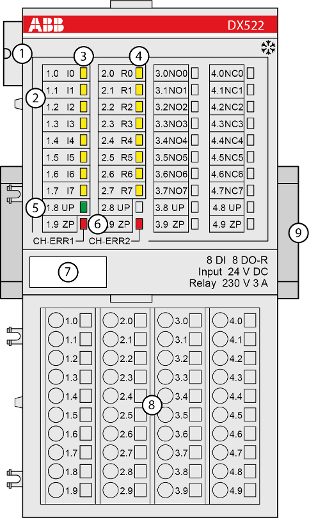

DX522-01

1

Bus I/O

2

Allocazione tra numero del morsetto e nome del segnale

3

8 LED gialli visualizzano gli stati dei segnali agli ingressi digitali (I0 ... I7)

4

8 LED gialli visualizzano gli stati dei segnali alle uscite relè digitali (R0 ... R7)

5

1 LED verde per visualizzare lo stato della tensione di alimentazione di processo UP

6

2 LED rossi visualizzano gli errori

7

Etichetta

8

Unità terminale

9

Guida DIN

Snowflake, 1_4

Simbolo per la versione XC

  • Scopo previsto
  • Funzionalità
  • Connessioni
  • Scambio di dati interno
  • Configurazione I/O
  • Parametrizzazione
  • LED di stato
  • Dati tecnici
  • Dimensioni
  • Dati per l'ordine
