DO572 - Modulo di uscita digitaledl-permalink__symbolPermalink

  • 8 uscite digitali a triac (O0 ... O7) in 8 gruppi

  • 120/240 V CA

  • Modulo isolato galvanicamente

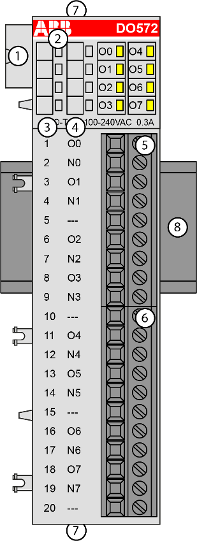

DO572-01

1

Bus I/O

2

8 LED gialli visualizzano gli stati dei segnali delle uscite da O0 a O7

3

Numero morsetto

4

Assegnazione del nome del segnale

5

Blocco morsetti per segnali di uscita (9 pin)

6

Blocco morsetti per segnali di uscita (11 pin)

7

2 fori per montaggio a parete con viti

8

Guida DIN

  • Scopo previsto
  • Funzionalità
  • Connessioni
  • Configurazione I/O
  • Parametrizzazione
  • Diagnosi
  • LED di stato
  • Dati tecnici
  • Dimensioni
  • Dati per l'ordine
