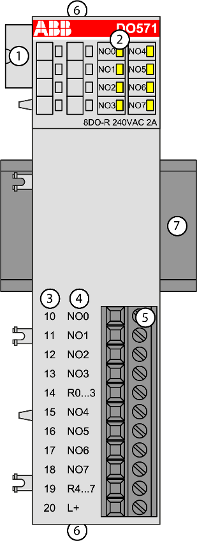

8 uscite digitali a relè normalmente aperte 24 V CC / 24 V CA o 100 V CA ... 240 V CA, 2 A max. (NO0 ... NO7) in 2 gruppi
-
Isolamento galvanico di gruppo
1
Bus I/O
2
8 LED gialli visualizzano gli stati dei segnali delle uscite da O0 a O7
3
Numero morsetto
4
Assegnazione del nome del segnale
5
Blocco morsetti per segnali di uscita (11 pin)
6
2 fori per montaggio a parete con viti
7
Guida DIN
-
Scopo previsto
-
FunzionalitĂ
-
Connessioni
-
Configurazione I/O
-
Parametrizzazione
-
Diagnosi
-
LED di stato
-
Dati tecnici
-
Dimensioni
-
Dati per l'ordine
