DI571 - Modulo di ingresso digitaledl-permalink__symbolPermalink

  • 8 ingressi digitali 100 ... 240 V AC (I0 ... I7) in 8 gruppi

  • Modulo isolato galvanicamente

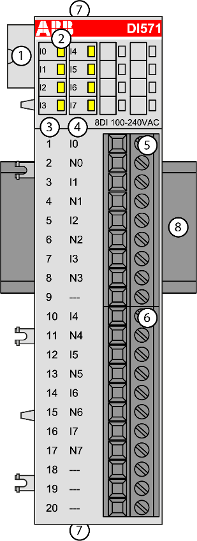

DI571-01

1

Bus I/O

2

8 LED gialli visualizzano gli stati dei segnali degli ingressi da I0 a I7

3

Numero morsetto

4

Assegnazione del nome del segnale

5

Blocco morsetti per segnali di ingresso (9 pin)

6

Blocco morsetti per segnali di ingresso (11 pin)

7

2 fori per montaggio a parete con viti

8

Guida DIN

  • Scopo previsto
  • Funzionalità
  • Connessioni
  • Scambio di dati interno
  • Configurazione I/O
  • Parametrizzazione
  • Diagnosi
  • LED di stato
  • Dati tecnici
  • Dimensioni
  • Dati per l'ordine
