DI562 - Modulo di ingresso digitaledl-permalink__symbolPermalink

  • 16 ingressi digitali 24 V DC / 24 V AC (I0 ... I15) in 2 gruppi

  • Isolamento galvanico di gruppo

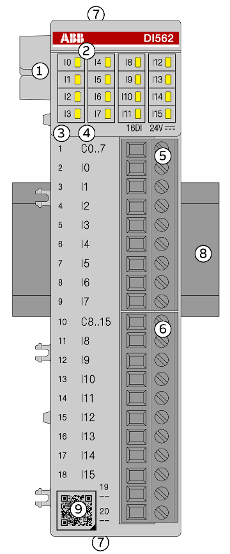

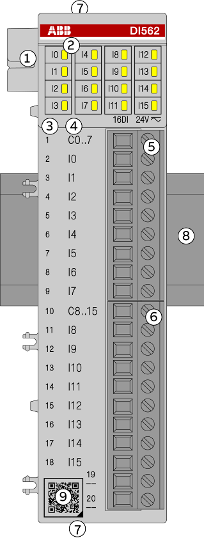

ILL_2024_DI562_Product Fig

1

Bus I/O

2

16 LED gialli visualizzano gli stati dei segnali degli ingressi I0 ... I15

3

Numero morsetto

4

Assegnazione del nome del segnale

5

Blocco morsetti per segnali di ingresso (9 pin)

6

Blocco morsetti per segnali di ingresso (11 pin)

7

2 fori per montaggio a parete con viti

8

Guida DIN

9

Codice QR per la scheda tecnica

  • Scopo previsto
  • Funzionalità
  • Connessioni
  • Configurazione I/O
  • Parametrizzazione
  • Diagnosi
  • LED di stato
  • Dati tecnici
  • Dimensioni
  • Dati per l'ordine
