DI561 - Modulo di ingresso digitalePermalink

  • 8 ingressi digitali 24 V DC / 24 V AC (I0 ... I7) in 1 gruppo

  • Modulo isolato galvanicamente

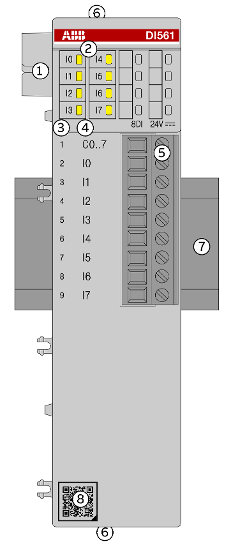

ILL_2024_DI561_Product Fig

1

Bus I/O

2

8 LED gialli visualizzano gli stati dei segnali degli ingressi da I0 a I7

3

Numero morsetto

4

Assegnazione del nome del segnale

5

Blocco morsetti per segnali di ingresso (9 pin)

6

2 fori per montaggio a parete con viti

7

Guida DIN

8

Codice QR per la scheda tecnica
