DC522 - Modulo di ingresso/uscita digitaledl-permalink__symbolPermalink

  • 16 ingressi/uscite digitali configurabili

  • Modulo isolato galvanicamente

  • Contatore veloce

  • Disponibile la versione XC per l'utilizzo in condizioni ambientali estreme

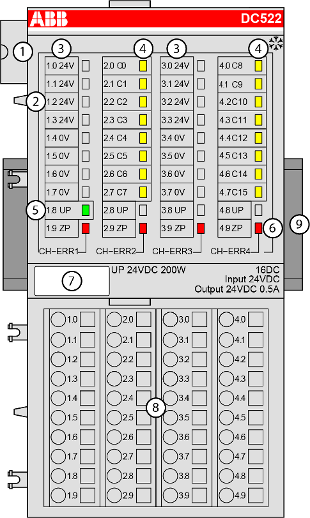

DC522-01

1

Bus I/O

2

Allocazione tra numero del morsetto e nome del segnale

3

Alimentazione sensore 24 V CC / 0,5 A

4

16 LED gialli visualizzano gli stati dei segnali agli ingressi/uscite digitali (C0 ... C15)

5

1 LED verde per visualizzare lo stato della tensione di alimentazione di processo UP

6

4 LED rossi visualizzano gli errori

7

Etichetta

8

Unità terminale

9

Guida DIN

Snowflake, 1_4

Simbolo per la versione XC

  • Scopo previsto
  • Funzionalità
  • Connessioni
  • Scambio di dati interno
  • Configurazione I/O
  • Parametrizzazione
  • LED di stato
  • Dati tecnici
  • Dimensioni
  • Dati per l'ordine
