Configurazione del protocollo bus CS31Permalink

Configurazione per la CPU AC500-eCo

  1. Nell'albero dei dispositivi, fare clic con il tasto destro del mouse sul nodo «COM (<Vuoto>)» presente nella sezione «Interfacce» e selezionare «Aggiungi oggetto».

  2. CS31_V3_1

    Selezionare l'interfaccia «COM1» e confermare.

  3. Fare clic con il tasto destro del mouse sul nodo «CAA_SerialCom» e selezionare «Aggiungi oggetto».

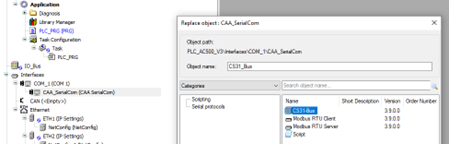

  4. CS31_V3_2

    Selezionare il nodo «CS31-Bus» e confermare.

Configurazione per la CPU

Per le CPU AC500-eCo V3, è necessario utilizzare la scheda opzionale TA5142-RS485(I) per l'interfaccia seriale RS485. A seconda del tipo di CPU V3 AC500-eCo, sono disponibili diverse schede opzionali. È possibile configurare un’istanza separata del protocollo CS31 sotto ciascun nodo della scheda opzionale RS485.

  1. Nell'albero dei dispositivi, fare clic con il tasto destro del mouse su uno slot vuoto sotto il nodo «Interfacce» e selezionare «Aggiungi oggetto».

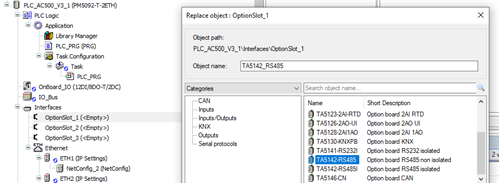

  2. CS31_V3_3

    Selezionare una scheda opzionale RS485 e confermare.

  3. Fare clic con il tasto destro del mouse sulla scheda delle opzioni e selezionare «Aggiungi oggetto».

  4. CS31_V3_4

    Selezionare il nodo «CS31-Bus» e confermare.

Parametri

Fare doppio clic sul nodo «CS31_Bus» per configurare i parametri.

Per il bus CS31 è disponibile il seguente parametro.

Parametro

Valore predefinito

Valore

Descrizione

Esecuzione su errore di configurazione

No

No

Il programma del PLC viene eseguito anche in presenza di errori di configurazione.

Sì

Il programma del PLC non viene eseguito anche se sono presenti guasti configurati.
