CI541-DPdl-permalink__symbolPermalink

  • 4 ingressi analogici configurabili (2 fili/singolo) o 2 ingressi analogici configurabili (3 fili/differenziale)

    Risoluzione 12 bit incluso il segno

  • 2 uscite analogiche

    Risoluzione 12 bit incluso il segno

  • 8 ingressi digitali 24 V DC in 1 gruppo

  • 8 uscite digitali 24 V CC in 1 gruppo, 0,5 A max.

  • Contatore veloce

  • Modulo isolato galvanicamente

  • Disponibile la versione XC per l'utilizzo in condizioni ambientali estreme

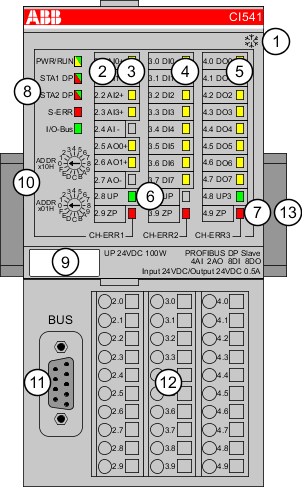

CI541-01

1

Bus I/O

2

Allocazione tra numero del morsetto e nome del segnale

3

6 LED gialli visualizzano gli stati dei segnali di ingressi/uscite analogici (AI0 ... AI3, AO0 ... AO1)

4

8 LED gialli visualizzano gli stati dei segnali degli ingressi digitali (DI0 ... DI7)

5

8 LED gialli visualizzano gli stati dei segnali delle uscite digitali (DO0 ... DO7)

6

2 LED verdi visualizzano la tensione di alimentazione di processo UP e UP3

7

3 LED rossi visualizzano gli errori (CH-ERR1, CH-ERR2, CH-ERR3)

8

5 LED di sistema: PWR/RUN, STA1 DP, STA2 DP, S-ERR, I/O-Bus

9

Etichetta

10

2 interruttori rotanti per impostare l'ID PROFIBUS

11

Connettore D-SUB a 9 pin per collegare i segnali PROFIBUS DP

12

Unità terminale

13

Guida DIN

Snowflake, 1_4

Simbolo per la versione XC

  • Scopo previsto
  • Impostazioni di diagnosi
  • Funzionalità
  • Connessioni
  • Scambio di dati interno
  • Indirizzamento
  • Configurazione I/O
  • Parametrizzazione
  • Diagnosi
  • LED di stato
  • Campi di misura
  • Dati tecnici
  • Dimensioni
  • Dati per l'ordine
