CI504-PNIOPermalink

  • 3 interfacce seriali UART (RS-232, RS-422 o RS-485)

  • Modulo isolato galvanicamente

  • Disponibile la versione XC per l'utilizzo in condizioni ambientali estreme

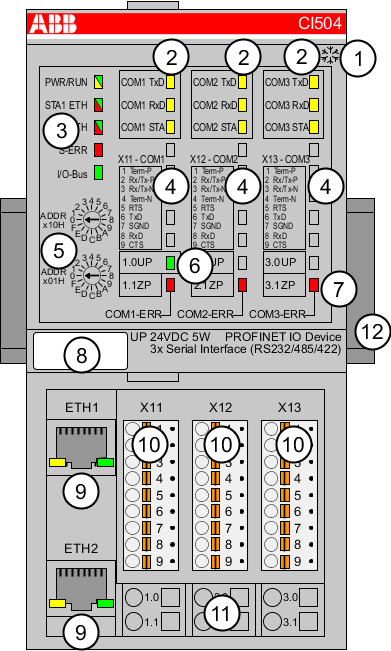

CI504-PNIO-01

1

Bus I/O

2

3 x 3 LED gialli visualizzano gli stati dei segnali delle interfacce seriali COM1, COM2 e COM3

3

5 LED di sistema: PWR/RUN, STA1 ETH, STA2 ETH, S-ERR, I/O-Bus

4

Allocazione tra il numero del morsetto e il nome del segnale delle interfacce seriali

5

2 interruttori rotanti per impostare l'identificatore del dispositivo di I/O

6

1 LED verde visualizza la tensione di processo UP

7

3 LED rossi per visualizzare gli errori (COM1-ERR, COM2-ERR, COM3-ERR) delle interfacce seriali

8

Etichetta

9

Interfacce Ethernet (ETH1, ETH2) sull'unità terminale

10

3 connettori rimovibili per collegare le interfacce

11

6 morsetti a molla per la tensione di alimentazione (UP)

12

Guida DIN

Snowflake, 1_4

Simbolo per la versione XC
