AO561 - Modulo di uscita analogicodl-permalink__symbolPermalink

  • 2 uscite analogiche configurabili (O0 ... O1) in 1 gruppo

  • Risoluzione: 12 bit incluso il segno (13 bit incluso il segno per la versione E0 o successiva)

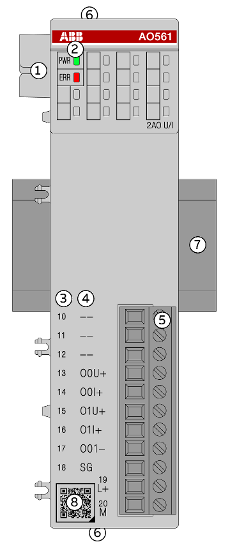

ILL_2024_AO561_Product Fig

1

Bus I/O

2

1 LED verde per visualizzare l’alimentazione, 1 LED rosso per visualizzare gli errori

3

Numero morsetto

4

Assegnazione del nome del segnale

5

Blocco morsetti per segnali di uscita (11 pin)

6

2 fori per montaggio a parete con viti

7

Guida DIN

8

Codice QR per la scheda tecnica

  • Scopo previsto
  • Funzionalità
  • Connessioni
  • Configurazione I/O
  • Parametrizzazione
  • Diagnosi
  • LED di stato
  • Intervalli di uscita
  • Dati tecnici
  • Dimensioni
  • Dati per l'ordine
