AI561 - Modulo di ingresso analogicodl-permalink__symbolPermalink

  • 4 ingressi analogici configurabili (I0 ... I3) in 1 gruppo

  • Risoluzione: 12 bit incluso il segno (13 bit incluso il segno per la versione E0 o successiva)

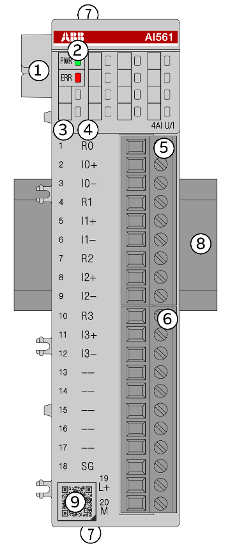

ILL_2024_AI561_Product Fig

1

Bus I/O

2

1 LED verde per visualizzare l’alimentazione, 1 LED rosso per visualizzare gli errori

3

Numero morsetto

4

Assegnazione del nome del segnale

5

Blocco morsetti per segnali di ingresso (9 pin)

6

Blocco morsetti per segnali di ingresso (11 pin)

7

2 fori per montaggio a parete con viti

8

Guida DIN

9

Codice QR per la scheda tecnica

  • Scopo previsto
  • Funzionalità
  • Connessioni
  • Configurazione I/O
  • Parametrizzazione
  • Diagnosi
  • LED di stato
  • Campi di misura
  • Dati tecnici
  • Dimensioni
  • Dati per l'ordine
