8 ingressi analogici configurabili (I0 ... I7) in 2 gruppi (1.0 ... 1.7 e 2.0 ... 2.7 e 3.0 ... 3,7 e 4,0 ... 4,7)
Risoluzione 16 bit incluso il segno
-
Modulo isolato galvanicamente
-
Disponibile la versione XC per l'utilizzo in condizioni ambientali estreme
1
Bus I/O
2

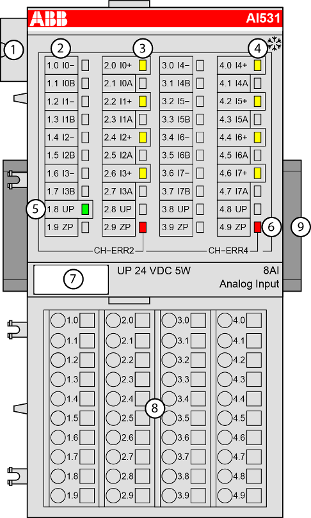

Allocazione tra numero del morsetto e nomi dei segnali
3
4 LED gialli visualizzano gli stati dei segnali agli ingressi I0 ... I3
4
4 LED gialli visualizzano gli stati dei segnali agli ingressi I4 ... I7
5
1 LED verde per visualizzare la tensione di alimentazione di processo UP
6
2 LED rossi per visualizzare gli errori (CH-ERR2 e CH-ERR4)
7
Etichetta
8
Unità terminale
9
Guida DIN
