AI523 - Modulo di ingresso analogicoPermalink

  • 16 ingressi analogici configurabili (I0 ... I15) in 2 gruppi (1,0 ... 2.7 e 3.0 ... 4,7)

    Risoluzione 12 bit incluso il segno

  • Modulo isolato galvanicamente

  • Disponibile la versione XC per l'utilizzo in condizioni ambientali estreme

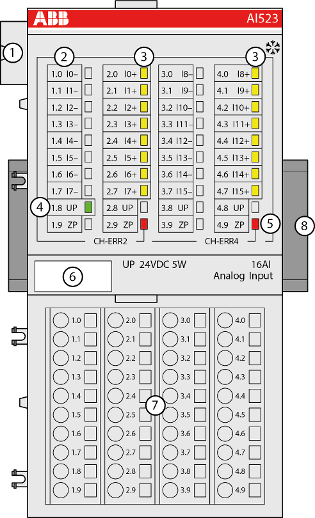

AI523-01

1

Bus I/O

2

Allocazione tra numero del morsetto e nome del segnale

3

16 LED gialli visualizzano gli stati dei segnali agli ingressi analogici (I0 ... I15)

4

1 LED verde per visualizzare lo stato della tensione di alimentazione di processo UP

5

2 LED rossi visualizzano gli errori

6

Etichetta

7

Unità terminale

8

Guida DIN

Snowflake, 1_4

Simbolo per la versione XC
