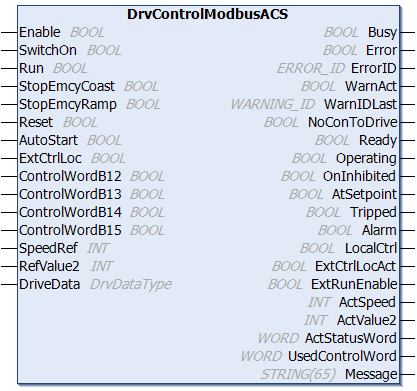

Questo blocco funzione può essere utilizzato per controllare i convertitori di frequenza ACS con il profilo ABB Drives o ABB Drives profilo potenziato utilizzando il blocco di comunicazione Modbus come DrvModbusTcp o DrvModbusRtu.
La parola di stato (SW) viene letta dal convertitore di frequenza attraverso il blocco di comunicazione Modbus utilizzando l'interfaccia «DriveData» . ⮫ «Struttura: DrvDataType»

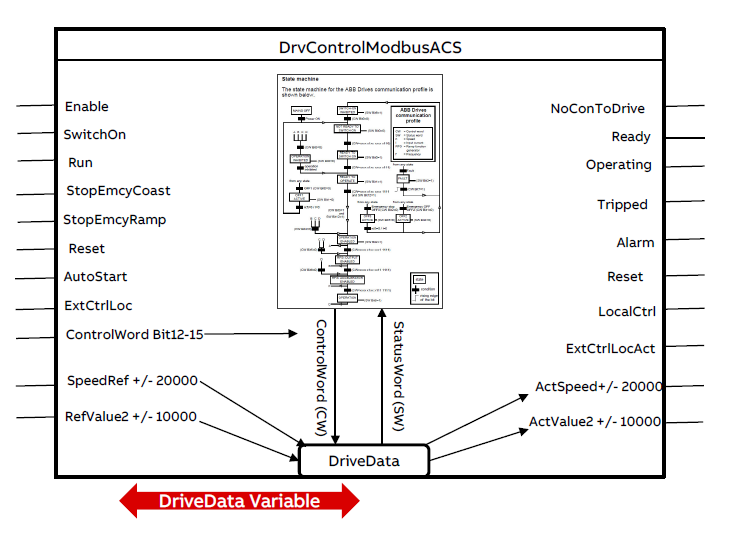

La parola di controllo (CW) sarà costruita dal blocco funzione in base agli azionamenti ABB profilo stato macchina. Il CW verrà inviato al convertitore di frequenza tramite il blocco DriveData e il blocco di comunicazione utilizzato. La Funzione blocco fornisce segnali standard di avvio/arresto per controllare l'azionamento e segnali standard di diagnosi vengono letti dall'azionamento.
Il blocco funzione deve essere utilizzato per i convertitori di frequenza ACS che utilizzano il convertitore ABB (Classic/Enhanced) profilo solo per il protocollo Modbus . Il trasferimento dei dati al convertitore di frequenza ACS è realizzato tramite la variabile «IN_OUT» DriveData, che deve essere collegata al blocco funzione «DrvModbusTcp» o «DrvModbusRtu».
